砂型鋳造は、数千年以上の歴史を持つ最も基本的な金属加工法の一つです。
砂を固めて作った鋳型に、溶かした金属を流し込み製品を造るこの技術は、現代でもさまざまな産業分野で活用されています。
この記事では、砂型鋳造の基本的な仕組みや工程、メリット・デメリットを分かりやすく解説します。
また、ダイカストやロストワックスといった他の鋳造方法との違いや、材質、寸法精度の目安にも触れていきます。
これから部品製造の工法を選定される方や、砂型鋳造について基礎から学びたい方は、ぜひ最後までご覧ください。

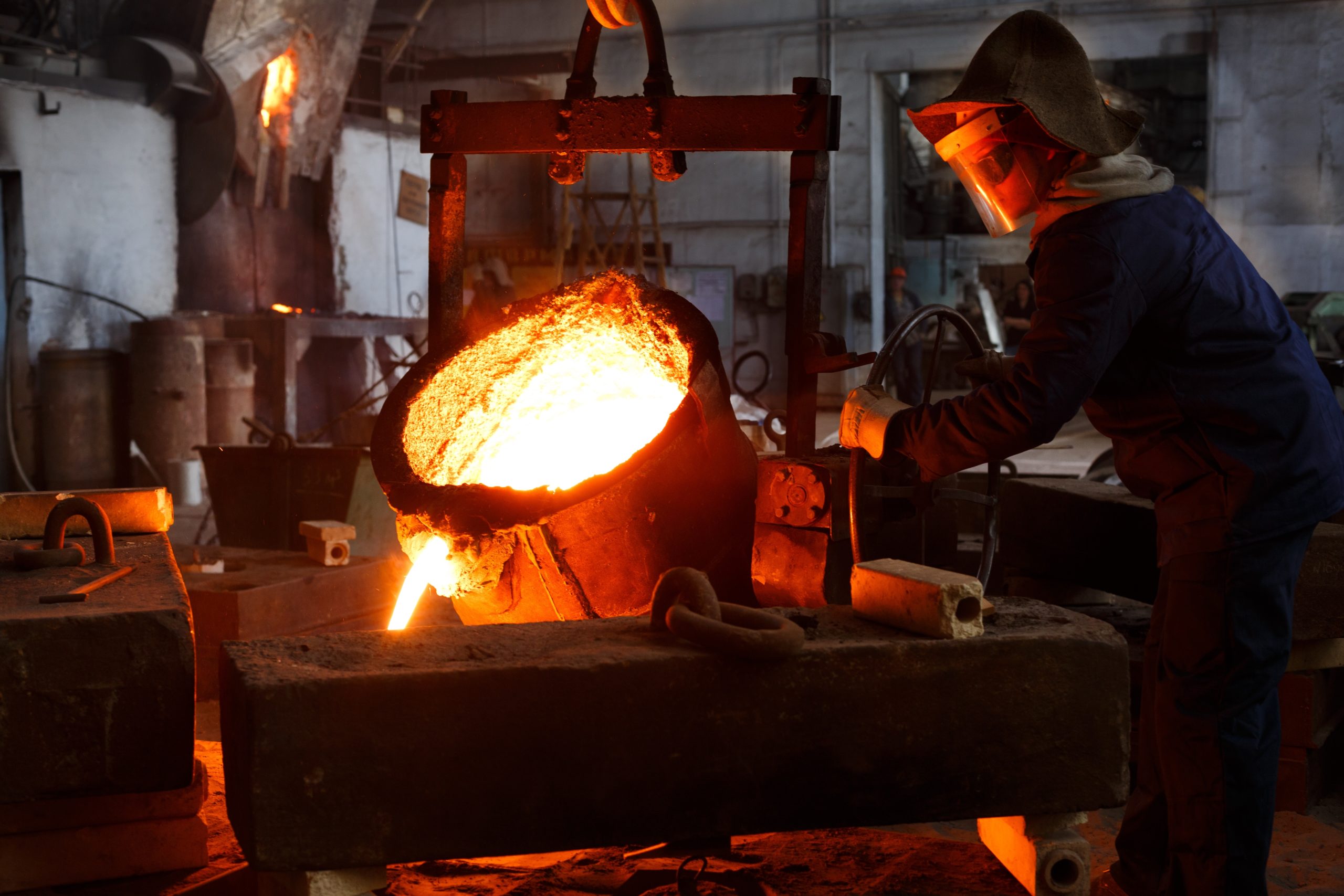

砂型鋳造とは？
砂型鋳造は、砂で作られた鋳型（いがた）を用いる鋳造方法の基本です。
その仕組みや工程、鋳型の種類について理解を深めることで、他の工法との違いが明確になります。
以降では、砂型鋳造の全体像を掴むための基礎知識を解説します。
- 砂型鋳造の工程
- 砂型の種類
砂型鋳造の工程
砂型鋳造は、大きく分けて8つのステップを経て製品が完成します。
まず、製品の元となる「木型（模型）」を製作し、その木型を使って砂を固め、「鋳型」を作ります。
次に、鋳型から木型を取り出し、溶けた金属がスムーズに流れるように塗料（塗型）を塗布します。中空の製品を作る場合は、「中子（なかご）」と呼ばれる砂型を内部に設置し、上型と下型を組み合わせて鋳型を完成させます。
その後、高温で溶かした金属（溶湯）を鋳型に流し込み、冷却して固めます。
最後に、鋳型を壊して製品を取り出し、不要な部分の除去や表面を整える「仕上げ」を行って完成です。
この一連の流れは、古代から受け継がれる伝統的な技術が基礎となっています。
砂型の種類
砂型鋳造で使われる鋳型には、砂の固め方によっていくつかの種類があり、それぞれ特徴が異なります。
最も一般的でコストが低いのが「生砂型（なまがた）」です。
粘土と水分を含む砂を押し固めて作るシンプルな方法で、砂を再利用できる利点があります。
一方、より高い寸法精度が求められる場合には「自硬性鋳型」が用いられます。
これは、砂に硬化剤を混ぜ、化学反応によって常温で硬化させる方法です。
他にも、硬化ガスを使って短時間で固める「ガス硬化性鋳型」や、樹脂でコーティングした砂を熱で固める「シェルモールド」などがあります。
シェルモールドは薄肉で滑らかな表面の製品に適しており、製品の用途や求める品質によって最適な鋳型が選ばれます。
砂型鋳造のメリット
砂型鋳造は、その特性から多くのメリットを持っています。
特に試作品や小ロット生産、大型製品の製造において強みを発揮します。
以降では、砂型鋳造が選ばれる理由となる具体的な利点を4つの側面から解説していきます。
- 型にかかるコストが安い
- 短納期で製作できる
- 複雑な形状にも対応できる
- 大型製品の製作にも向いている
- 対応できる素材の幅が広い
型にかかるコストが安い
砂型鋳造の大きなメリットは、初期費用、特に型にかかるコストを低く抑えられる点です。
ダイカストなどの他の鋳造方法では、高価な鋼鉄製の「金型」が必要となり、数百万円単位の費用がかかることも少なくありません。
それに対して、砂型鋳造で使われる模型は、主に木材や樹脂で製作されるため、比較的安価です。
1個だけの試作品や、数十個程度の小ロット生産の場合、この型のコスト差が製品単価に大きく影響します。
製品の形状変更や設計修正が生じた際も、金型に比べて模型の修正は容易かつ低コストで行えるため、開発段階の製品にも柔軟に対応できるのが強みです。
短納期で製作できる
砂型鋳造は、比較的短期間で製品を製作できる点もメリットの一つです。金型の製作には通常、数週間から数ヶ月という長い期間を要します。
一方、砂型鋳造の木型製作は、金型に比べて構造がシンプルなため、数日から数週間程度で完了することが多い傾向です。
特に近年では、3Dプリンタを活用して模型を直接造形する技術も進んでおり、さらなる納期短縮が可能になっています。
鋳型自体の製作も比較的短時間で済むため、全体のリードタイムが短縮されます。
開発スケジュールが厳しい試作品や、急な需要変動に対応しなければならない補給部品の製造において、この短納期という特徴は大きな利点になります。
複雑な形状にも対応できる
形状の自由度が高いことも、砂型鋳造の優れた点です。
砂は流動性が高く、複雑な形状の模型にもしっかりと倣えるため、入り組んだデザインの製品も製造できます。
また、「中子（なかご）」と呼ばれる別の砂型を鋳型の内部に組み込むことで、製品内部に空洞を持つ中空形状を容易に作ることが可能です。
エンジン部品のウォータージャケットや、バルブの内部流路など、他の加工方法では製造が難しい複雑な構造も、砂型鋳造なら一体成形で実現できます。
この設計自由度の高さが、自動車産業や産業機械など、高性能な部品が求められる分野で砂型鋳造が活用され続ける理由の一つです。
大型製品の製作にも向いている
砂型鋳造は、製品のサイズに対する制約が少ない工法です。
手のひらサイズの小物から、数メートルを超える大型の製品まで、幅広い大きさの鋳物を製造できます。
特に、工作機械のベッドや船舶のエンジンブロック、建設機械のフレームといった、数トンにも及ぶ重量物の製造を得意としています。
金型を用いる他の工法では、大きな製品を作るためには巨大で高価な金型と成形機が必要となり、現実的ではありません。
それに対して砂型は、木型さえあれば原理的にサイズの制限なく作れるため、大型製品の製造においては砂型鋳造が第一の選択肢となりやすい傾向です。
このスケールメリットは、他の鋳造方法にはない大きな強みといえるでしょう。
対応できる素材の幅が広い
砂型鋳造は、非常に幅広い種類の金属材料に対応できる汎用性の高い工法です。
鋳鉄（ねずみ鋳鉄、ダクタイル鋳鉄）や鋳鋼といった鉄系の材料はもちろんのこと、アルミニウム合金、銅合金（青銅、黄銅）、ステンレス鋼など、さまざまな金属で鋳造が可能です。
これは、砂が高温に耐えられる素材であるため、鉄のような融点が高い金属でも鋳型として使用できるからです。
一方、ダイカストなど金型を用いる方法では、金型の寿命を考慮して、アルミニウムや亜鉛といった比較的融点の低い金属に材料が限定される傾向があります。
製品に求められる強度、耐食性、熱伝導性など、多様なニーズに合わせて最適な材料を選べる点は、砂型鋳造の大きな利点です。
砂型鋳造のデメリット
多くのメリットを持つ砂型鋳造ですが、一方でいくつかのデメリットも存在します。
以降では、砂型鋳造における具体的なデメリットを解説します。デメリットも念頭に置いておくことで、自社に最適な工法が見つけやすくなるでしょう。
- 表面にざらつきが生じやすい
- 製品単価が高くなりやすい
- 生産性が低く量産には不向き
- 寸法精度が低めになる場合がある
表面にざらつきが生じやすい
砂型鋳造の代表的なデメリットとして、製品の表面（鋳肌）が粗くなりやすい点が挙げられます。
これは、鋳型が砂の粒子で構成されているため、溶けた金属が固まる際に砂の凹凸が製品表面に転写されてしまうことが原因です。
この表面のざらつきは「鋳肌が粗い」と表現され、外観品質が重視される製品や、他の部品と摺動する面にはそのままでは使用できません。
そのため、多くの場合、鋳造後に切削加工や研磨といった追加工を施し、表面を滑らかに仕上げる必要があります。
金型を用いるダイカストや、精密鋳造法であるロストワックスと比較すると、表面品質の点では劣るため、後加工のコストや手間を考慮する必要があります。
製品単価が高くなりやすい
砂型鋳造は初期の型費は安いものの、大量生産においては製品1個あたりの単価が高くなる傾向があります。
その主な理由は、鋳型が使い捨てであるためです。
砂型は製品を取り出す際に必ず壊す必要があり、次の製品を作るためには、再度、鋳型製作の工程を一から行わなければなりません。
このため、生産数が増えるほど、鋳型製作にかかる人件費や材料費が積み重なっていきます。
一方、ダイカストのように金型を繰り返し使用できる工法では、生産数が増えるほど初期の型費が償却され、1個あたりのコストは安くなります。
数千個、数万個といった大量生産を計画している場合は、砂型鋳造よりも金型を用いる工法の方がトータルコストを抑えられる可能性が高くなりがちです。
生産性が低く量産には不向き
生産性の低さも、砂型鋳造のデメリットの一つです。
前述の通り、砂型鋳造は製品を1つ作るたびに鋳型を作り直す必要があるため、生産サイクルに時間がかかります。
鋳型の製作、鋳込み、冷却、型ばらしといった一連の工程を手作業や半自動で行うことが多く、1時間あたりに生産できる個数は限られています。
自動車部品のように、同じ製品を連続して大量に生産するようなケースには、この生産性の低さがボトルネックとなります。
それに対してダイカストであれば、数秒から数十秒に1個というハイサイクルで生産が可能なため、量産性においては大きな差があります。
砂型鋳造は、その特性から試作品や少量多品種生産に適した工法といえます。
寸法精度が低めになる場合がある
砂型鋳造は、他の鋳造方法と比較して寸法精度が低くなる傾向があります。
砂型は砂を固めて作られているため、金型のように硬くはなく、溶けた金属を流し込む際の圧力や熱によって、わずかに変形することがあります。
また、木型の製作精度や、上型と下型を組み合わせる際のズレ、冷却時の収縮なども寸法誤差のよくある要因です。
そのため、ベアリングがはまる穴や、他の部品との接合面など、厳しい公差が求められる箇所には、後工程として機械加工を施すことが前提となります。

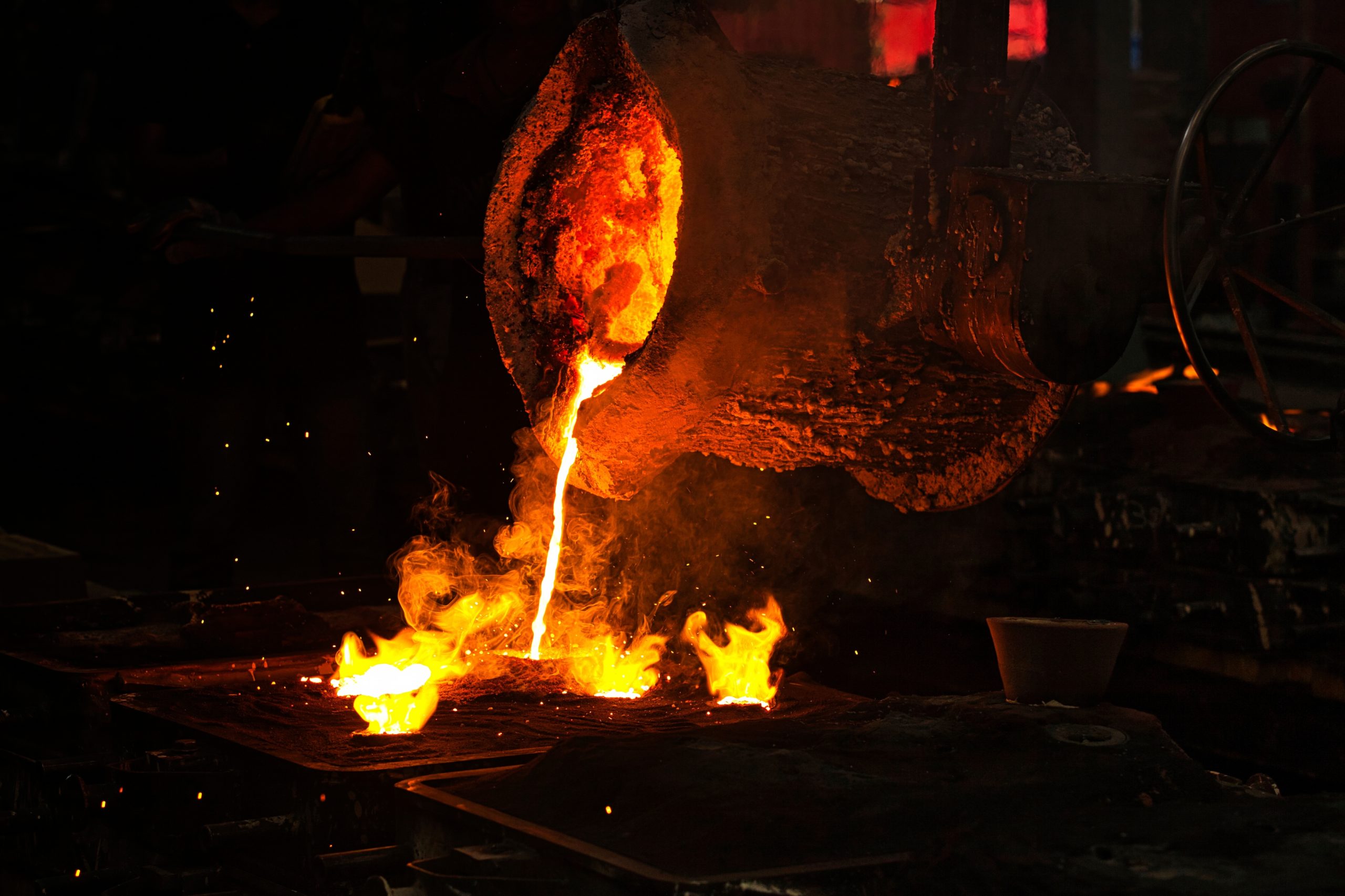

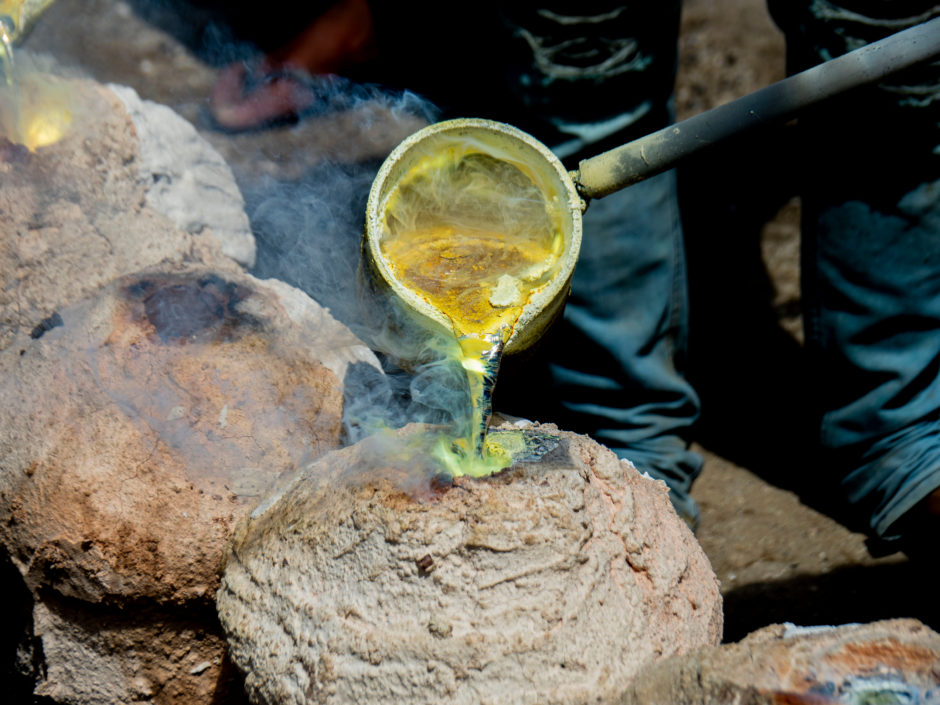

砂型鋳造と他の鋳造方法との違い
砂型鋳造の特徴をより深く理解するためには、他の代表的な鋳造方法との違いを知ることが重要です。
以降では、量産性に優れる「ダイカスト」と、高精度な「ロストワックス」を取り上げ、それぞれの工法と砂型鋳造を比較解説します。
- 砂型鋳造とダイカストの違い
- 砂型鋳造とロストワックスの違い
砂型鋳造とダイカストの違い
ダイカストは、精密な金型に溶融金属を高速・高圧で注入し、高い寸法精度の製品を大量生産するのに適した鋳造法です。
砂型鋳造との最も大きな違いは、鋳型です。砂型が砂を固めた使い捨ての型であるのに対し、ダイカストは鋼鉄製の金型を繰り返し使用します。
この違いにより、各工法の特徴が明確にわかれます。
精度と生産性ではダイカストが圧倒的に優れており、滑らかな表面を持つ製品を短時間で大量に生産可能です。
しかし、初期費用となる金型製作費は高額で、対応材質もアルミニウム合金など融点の低い金属に限られます。
一方、砂型鋳造は初期費用が安く、鉄などの高融点金属や大型製品にも対応できる柔軟性がありますが、精度や量産性では劣ります。
砂型鋳造とロストワックスの違い
ロストワックスは、精密鋳造法の一つであり、非常に高い寸法精度と滑らかな鋳肌を実現できるのが特徴です。
まず、ロウ（ワックス）で製品の原型を作り、その周りをセラミックでコーティングして鋳型を製作します。その後、加熱して中のロウを溶かし出すことで、精密な空洞を持つ鋳型が完成します。
この製法により、砂型では難しい複雑で微細な形状も忠実に再現可能です。
砂型鋳造と比較すると、ロストワックスは寸法精度、表面品質、形状自由度の全てにおいて優れています。
ただし、工程が非常に複雑で手間がかかるため、コストは砂型鋳造よりも高くなるのが一般的です。そのため、ロストワックスは、ゴルフのクラブヘッドや航空機部品など、高い付加価値が求められる比較的小さな部品の製造に多く用いられます。
砂型鋳造の対応材質と寸法精度の目安
砂型鋳造を検討するうえで、どのような金属材料が使用できるのか、どの程度の寸法精度が期待できるのかの把握は欠かせません。
ここでは、砂型鋳造で一般的に用いられる材質と、精度や表面品質の具体的な目安について解説します。
- 対応可能な金属材質（鋳鉄・アルミ・銅合金など）
- 砂型の種類による寸法精度・表面粗さの違い

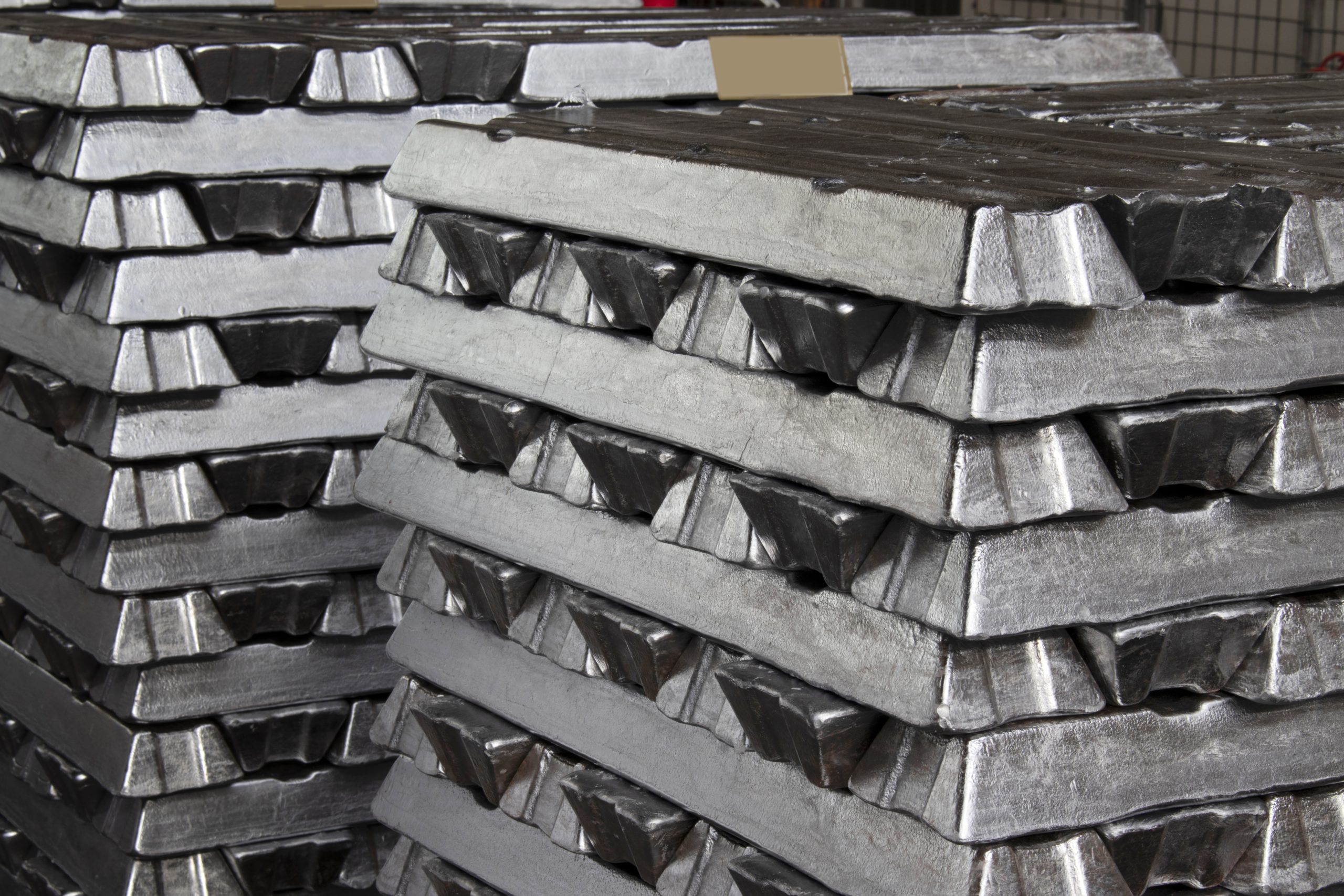

対応可能な金属材質（鋳鉄・アルミ・銅合金など）
砂型鋳造は、その耐熱性の高さから、非常に多岐にわたる金属材料に対応できるのが大きな強みです。
代表的な材質としては、以下のようなものが挙げられます。
| 材質 | 特徴 | 主な用途 |
|---|---|---|
| 鋳鉄（FC、FCD） | 強度や耐摩耗性に優れる | マンホールや工作機械のベッド |
| 鋳鋼（SC） | 鋳鉄よりも靭性（粘り強さ）が高い | 建設機械や鉄道車両の部品 |
| アルミニウム合金（AC） | 軽量で加工性がよい | 自動車のエンジン部品やシリンダーヘッド |
| 銅合金（CAC） | 耐食性や導電性に優れる | バルブや水道メーター、船舶用のスクリュー |
| ステンレス鋼 | 錆びにくい | ポンプ部品や食品機械など耐食性が求められる用途 |
このように、製品に求められる特性に応じて最適な材料を選べる汎用性の高さが、砂型鋳造の魅力の一つです。
砂型の種類による寸法精度・表面粗さの違い
砂型鋳造の寸法精度や表面粗さは、使用する砂型の種類によって大きく左右されます。
一般的な寸法公差の目安としては、JIS規格の鋳造品寸法公差で「CT9〜CT12級」程度とされています。これは、100mmの長さに対して±1mm以上の誤差が生じる可能性があるレベルです。
表面粗さ（鋳肌の滑らかさ）は、Ra（算術平均粗さ）という単位で示され、最も一般的な生砂型ではRa 25〜100μm程度となり、ざらついた仕上がりになります。
一方、自硬性鋳型やシェルモールド法を用いると、より高い精度（CT8〜CT10級）と滑らかな表面（Ra 12.5〜50μm程度）を得ることが可能です。
ただし、精度を高めるほどコストも上昇する傾向があるため、製品に要求される品質とコストのバランスを考慮して、最適な砂型の種類を選定することが重要です。

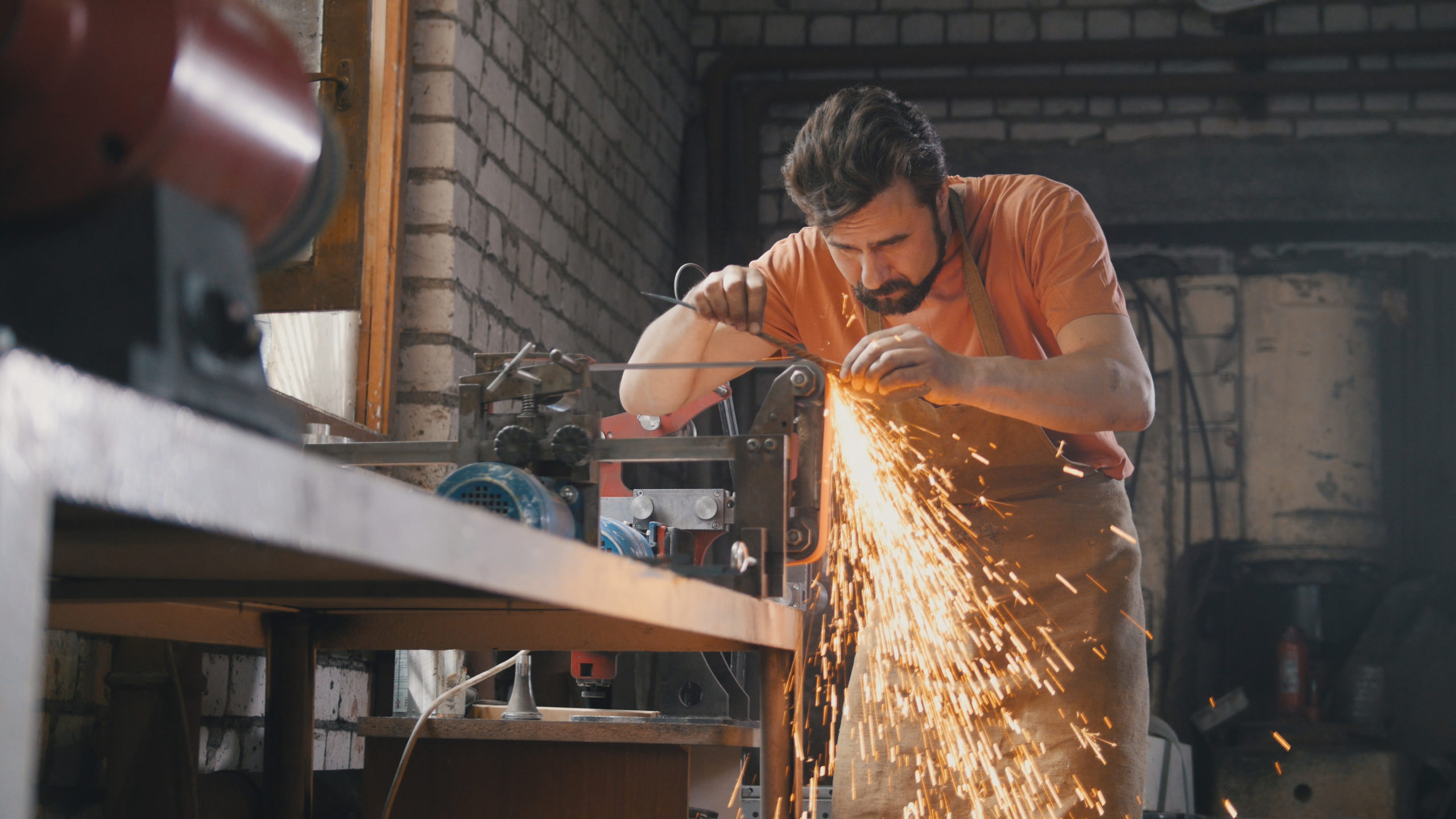

砂型鋳造品に機械加工が必要になる理由
砂型鋳造で製造された部品は、「鋳放し（いはなし）」と呼ばれる鋳造したままの状態で使われることは少なく、多くの場合、後工程として機械加工が施されます。
なぜなら、砂型鋳造が持つ寸法精度と表面粗さの限界が関係しているからです。
例えば、部品同士が組み合わさる面や、ベアリングなどを圧入する穴には、ミクロン単位の厳しい寸法公差が要求されます。
砂型鋳造では、このような精密な公差を満たすことは困難なため、切削加工や研削加工によって寸法を正確に仕上げる必要があります。
また、摺動部やシール面など、滑らかな表面が機能的に不可欠な箇所も同様です。
砂型特有のざらついた鋳肌では、摩擦が大きくなったり、オイル漏れの原因になったりするため、機械加工で滑らかに整えなければなりません。
砂型鋳造はあくまで最終形状に近い形を作るための工程であり、製品として求められる機能や品質を満足させるためには、機械加工による仕上げが不可欠なケースが多いのです。
砂型鋳造の依頼先を選ぶ際に確認すべきポイント
砂型鋳造を外部の業者に依頼する場合、適切なパートナーを選ぶことが品質やコスト、納期を左右します。
以降では、特に注意すべき2つの視点について解説します。
- 試作か量産かで工法の向き不向きを見極める
- 図面で材質・公差・ロット数を明確に指示する
試作か量産かで工法の向き不向きを見極める
まず、依頼したい製品が1個だけの試作なのか、それとも継続的な量産品なのかを明確にすることが重要です。
砂型鋳造は、型費が安く小回りが利くため、試作品や数十個程度の小ロット生産に非常に適しています。試作段階であれば、砂型鋳造を得意とし、短納期で対応してくれる業者を選ぶのがよいでしょう。
一方で、月産数百個以上の量産を計画している場合、生産性の低い砂型鋳造ではコストが高騰し、納期も不安定になる可能性があります。
その場合は、ダイカストや金型鋳造など、他の量産向きの工法を提案してくれるか、あるいは量産に対応できる設備を持つ砂型鋳造工場であるかを見極める必要があります。
自社の生産計画と業者の得意分野が一致しているかを確認することが、最適な工法選定とコスト削減につながります。
図面で材質・公差・ロット数を明確に指示する
依頼先に見積もりや相談をする際には、できるだけ詳細な情報が記載された図面を用意することが不可欠です。
図面には、製品の形状や寸法はもちろんのこと、以下の情報を明確に記載しましょう。
- 材質：FC250やAC4Cなど、JIS記号で具体的に指定
- 寸法公差：特に精度が求められる箇所には、厳しい公差を指示
- ロット数：1回あたりの発注数量や、月間の生産予定数を伝達
- 後加工の有無：機械加工や表面処理が必要かどうかを明記
これらの情報が不明確だと、業者は安全を見越して高めの見積もりを提示したり、後から仕様変更で追加費用が発生したりする原因となります。
正確な情報を事前に提供することで、業者との認識の齟齬を防ぎ、スムーズで的確な取引が可能になります。
複雑で高精度な金属部品を大量生産するなら砂型鋳造よりもMIM
砂型鋳造は多くの利点を持つ工法ですが、複雑な形状で、かつ高い寸法精度が求められる部品を大量生産する場合には、その限界が見えてきます。
このようなニーズに応える先進的な技術として「MIM（金属粉末射出成形）」があります。
- 砂型鋳造が抱える精度・生産性の限界
- MIMへの切り替えで解決できること
砂型鋳造が抱える精度・生産性の限界
砂型鋳造にはいくつかの課題があります。寸法精度は低めで、鋳肌は粗いため、精密な部品には後工程の機械加工が必須です。
また、鋳型を毎回壊して作り直すため、生産サイクルが長く、大量生産には向きません。
特に、小型で三次元的に複雑な形状を持つ部品を、高い精度を保ちながら大量に製造することは、砂型鋳造の最も苦手とする領域です。
機械加工で対応しようとすると、加工時間が長くなりコストが大幅に増加してしまうため、製品の競争力を損なう原因にもなりかねません。
このような砂型鋳造の限界を超えるための選択肢として、MIMへの工法転換が注目されています。
MIMへの切り替えで解決できること
MIM（Metal Injection Molding）は、金属の微粉末と樹脂（バインダー）を混ぜ合わせた材料を、プラスチックのように金型へ射出成形し、その後、加熱して樹脂を除去し、金属粉末を焼き固める（焼結）技術です。
このMIMに切り替えることで、砂型鋳造が抱える課題の多くを解決できます。
MIMは、射出成形をベースにしているため、非常に複雑で微細な形状の部品を、高い寸法精度（±0.5%程度）で大量生産することが可能です。
表面も滑らかに仕上がるため、砂型鋳造では必須だった機械加工を大幅に削減、あるいは不要にできるケースも多く、トータルコストの削減につながります。
砂型鋳造の代替・補完としてのMIMなら九州精密機器
砂型鋳造は型費の安さや大型品への対応力に優れる工法ですが、複雑な形状で高い寸法精度が求められる部品を大量生産する場合には限界があります。
九州精密機器では、こうした砂型鋳造では対応が難しい領域を、MIM（金属粉末射出成形）によってカバーしています。
MIM専業メーカーとして、射出成形をベースにした高い寸法精度での製造が可能で、砂型鋳造では必須だった機械加工を大幅に削減、あるいは不要にできる点が強みです。ステンレス鋼をはじめとした対応材質の幅広さも特徴です。
小ロットの試作品から量産まで柔軟に対応いたしますので、砂型鋳造からの工法転換をご検討の際は、ぜひ一度、九州精密機器にご相談ください。
＼MIM化の検討段階でもご相談ください／
まとめ：砂型鋳造の特徴を理解して自社部品の工法選定に活かそう
砂型鋳造は型費が安く、大型品や複雑形状、幅広い金属材質に対応できる柔軟性の高い工法です。
特に、1個からの試作品や小ロット生産において大きな強みを発揮します。
一方で、鋳肌の粗さや寸法精度の限界から、多くの場合は後工程の機械加工が欠かせません。
また、量産品や高精度が求められる部品には、ダイカストやMIMといった他の工法の方が適しているケースもあります。
自社が製造したい部品の材質・形状・精度・ロット数を明確にし、それぞれの工法の特徴を踏まえたうえで、最もコストパフォーマンスに優れた選択をすることが重要です。
