製造業の現場で「フライス加工」という言葉を耳にする機会は多いものの、具体的にどのような加工なのか、旋盤加工とどう違うのかを明確に説明できる方は意外と少ないかもしれません。
フライス加工は、回転する工具で金属などの材料を削り取る切削加工のひとつです。
平面・溝・段差から複雑な3次元形状まで幅広く対応でき、機械部品や金型の製造に欠かせない工法として広く活用されています。
この記事では、フライス加工の基本的な仕組みから、よく比較される旋盤加工との違い、さまざまな加工の種類、使われる機械や工具に至るまで、初心者の方にも分かりやすく丁寧に解説します。
自社製品に最適な加工方法を見つけるための、確かな知識を身につけていきましょう。
フライス加工とは？

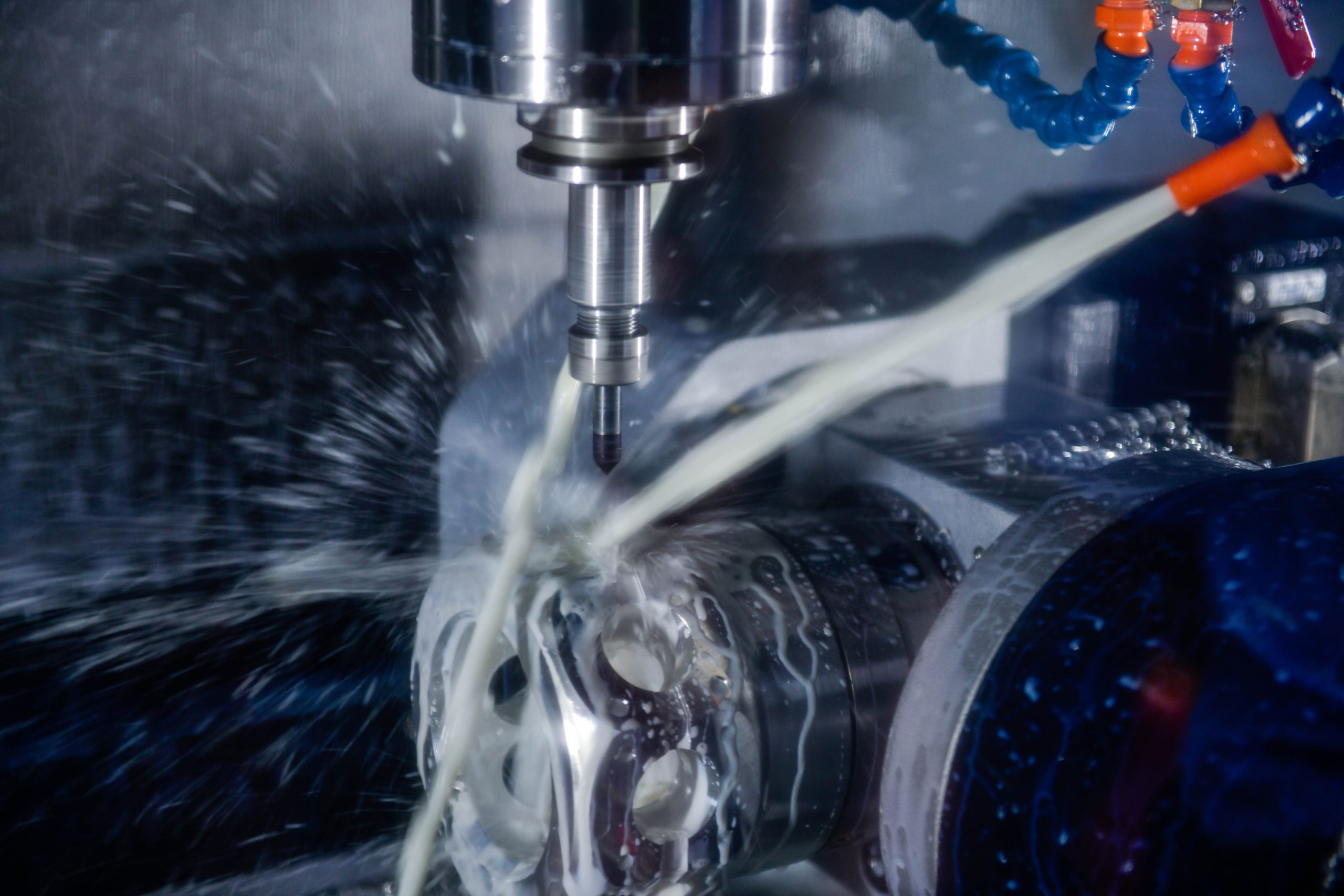

フライス加工は、台に固定した材料（工作物）に対して、「フライス」と呼ばれる回転する刃物（切削工具）を当てて削る加工方法です。
ドリルが材料に穴を開けるのと同じように、さまざまな形状の刃物を使うことで、平面を削ったり、溝を掘ったり、複雑な曲面を作り出したりできます。
この加工法は、四角いブロック状の材料から精密な部品を削り出すのに適しており、高い精度で多様な形状を実現できるのが大きな特徴です。
例えば、スマートフォンの内部部品や自動車のエンジンブロック、医療機器のパーツなど、私たちの身の回りにある多くの製品がこの技術によって作られています。
材料を動かさずに工具が動いて加工するため、重量のある大きな部品の加工にも対応しやすいという利点もあります。
フライス加工と旋盤加工（旋削加工）との違い
フライス加工と並んでよく耳にするのが「旋盤加工」です。
どちらも材料を削る切削加工ですが、最も大きな違いは、何を回転させるかという点です。
フライス加工が工具を回転させて固定した材料を削るのに対し、旋盤加工は材料を回転させて固定した工具を当てて削るため、それぞれ得意な形状が異なります。
フライス加工は、工具が材料の上を自由に動き回れるため、平面や溝、ポケット形状などを持つ「角物（かくもの）」と呼ばれる四角い形状の加工が得意です。

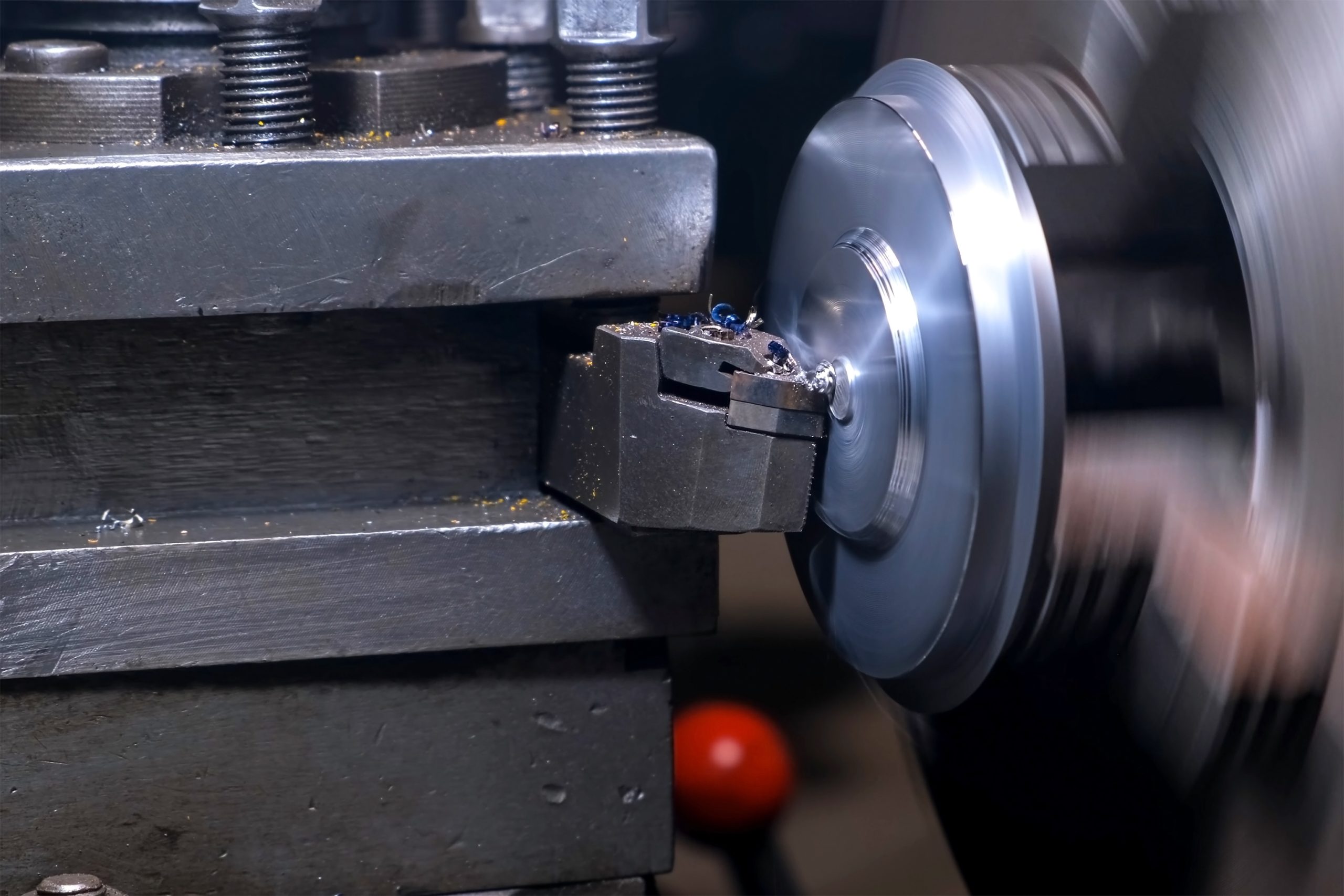

一方、旋盤加工は材料自体が回転するため、ネジやシャフト、円盤といった「丸物（まるもの）」と呼ばれる円筒形状の加工に適しています。

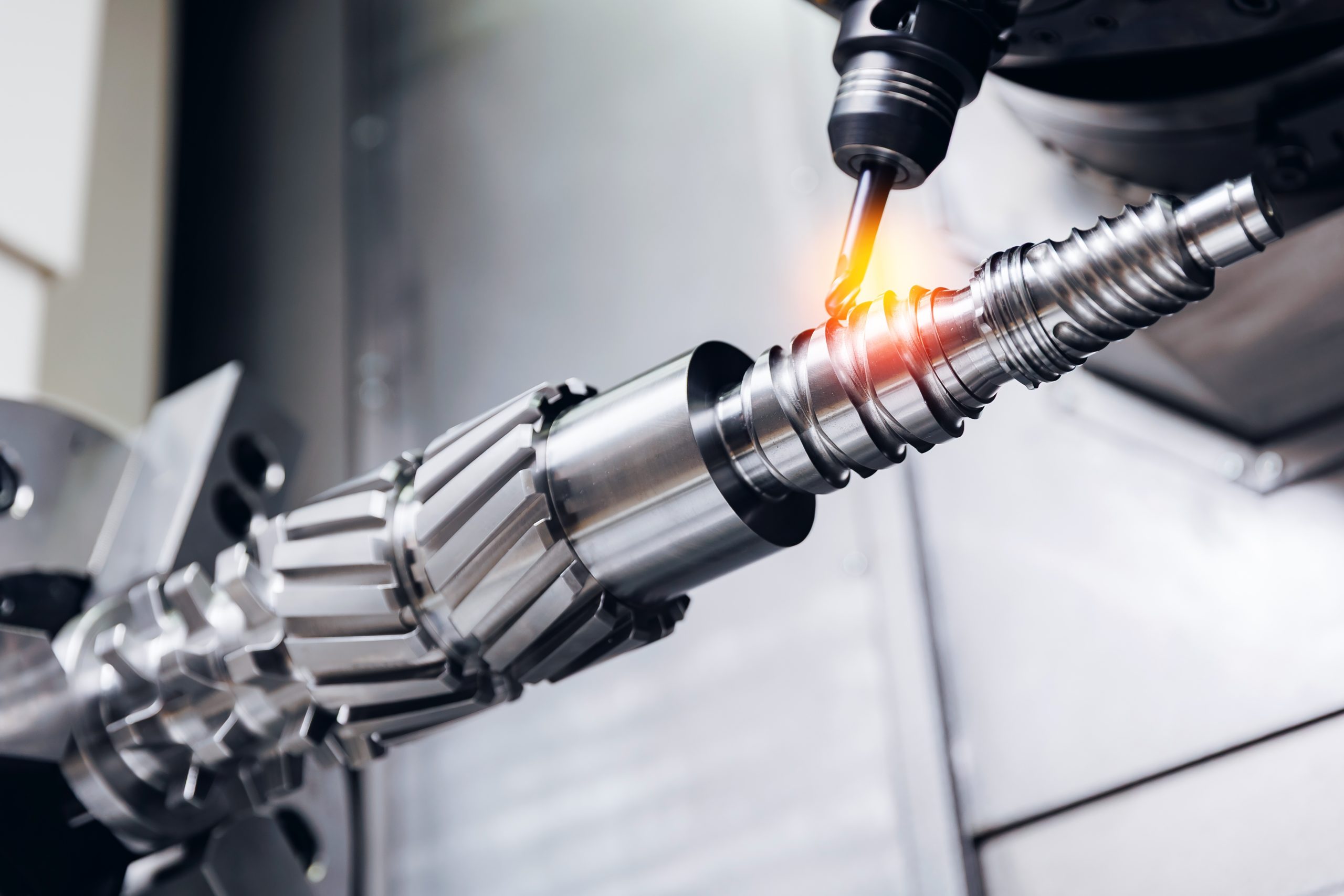

近年では、これら二つの機能を一台に集約した「複合加工機」も登場し、より複雑な形状の部品を一度の段取りで加工できるようになっています。
フライス加工の種類
一口にフライス加工と言っても、作り出す形状によってさまざまな種類に分かれます。
基本的な平面加工から、特殊な溝加工、立体的な曲面加工まで、そのバリエーションは豊富です。
以降では、代表的なフライス加工の種類を3つに分けて紹介します。
- 平面加工・側面加工・段差加工
- 溝加工・穴加工
- 曲面加工（3次元加工）
平面加工・側面加工・段差加工
平面加工・側面加工・段差加工は、フライス加工の中でも最も基本的な加工方法で、部品の基本的な形を作り上げるための土台になります。
平面加工は、工作物の広い表面を平らに削る作業で、主に「正面フライス」という大きな工具が使われます。
部品の基準となる面を作ったり、高さを調整したりする際に不可欠です。
側面加工は、工作物の側面を削る加工で、主に「エンドミル」という工具が用いられます。
部品の外形を正確な寸法に仕上げるために行われます。
段差加工は、その名の通り工作物に段差を付ける加工です。
これもエンドミルを使い、部品同士を組み合わせるための段差や、部品を軽量化するための凹みなどを作ります。
これら3つの基本的な加工を組み合わせることで、さまざまな角物の形状が作り出されていきます。
溝加工・穴加工
フライス加工では、部品に機能性を持たせるための溝や穴を精密に加工することも可能で、部品同士を連結させたり、特定の機能を持たせたりするうえで重要な役割を果たします。
溝加工は、工作物の表面に特定の形状の溝を掘る作業です。
例えば、スライドする部品をはめ込むための「T溝」や、回転を伝えるためのキーをはめる「キー溝」など、用途に応じた専用の工具（溝フライス）を使って加工します。
対して穴加工は、ドリルで下穴を開けた後、エンドミルを使って穴の径を広げたり（中ぐり加工）、ボルトの頭が収まる座面を作ったり（座ぐり加工）します。
ドリルだけでは難しい、底面が平らな穴や、高い精度が求められる穴もフライス加工なら実現可能です。
曲面加工（3次元加工）

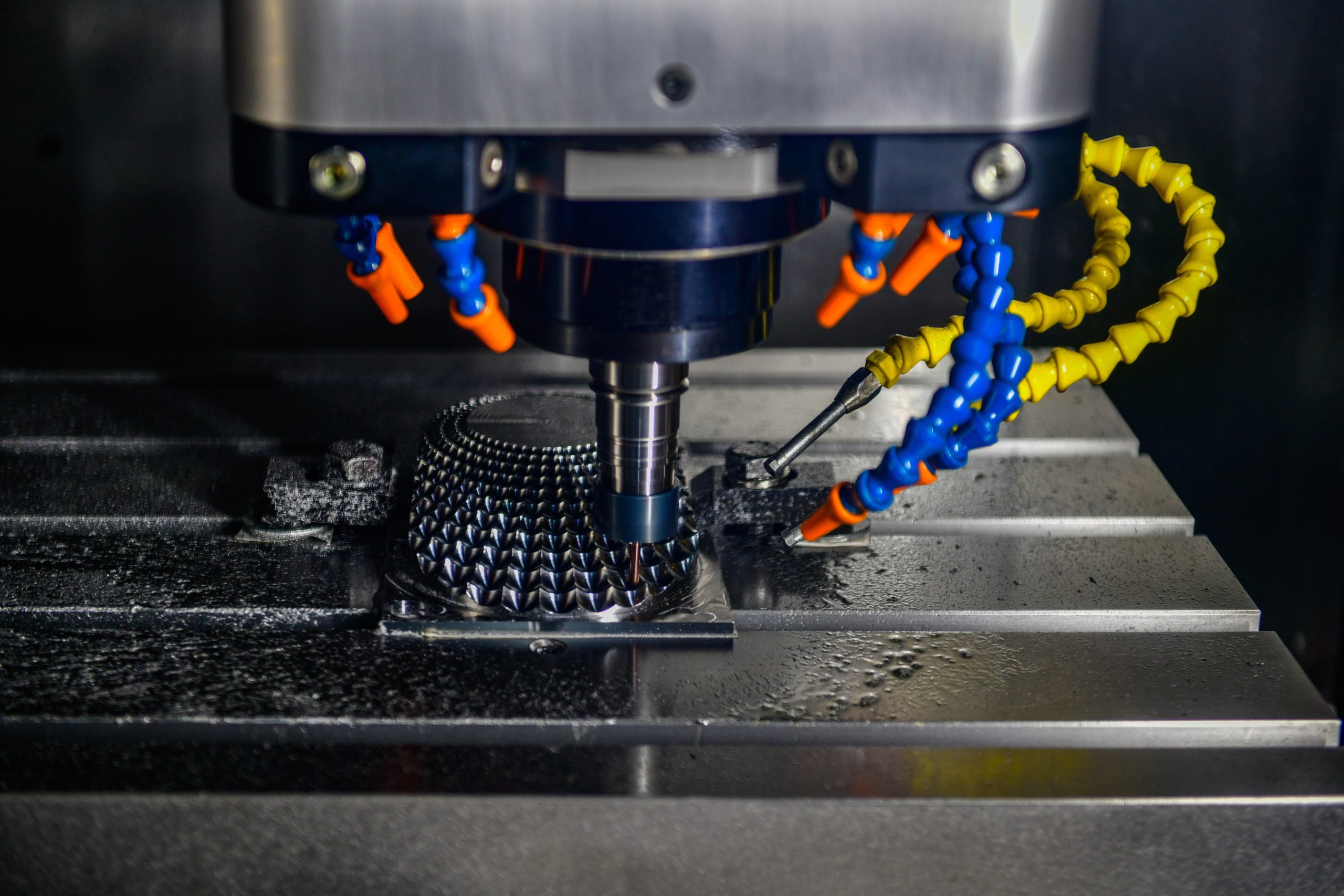

曲面加工はフライス加工の応用技術であり、複雑な立体形状を作り出せます。
3次元加工とも呼ばれ、金型やデザイン性の高い部品、試作品などの製作に欠かせない加工方法です。
この加工は、コンピュータによる数値制御（NC）を使い、X軸（横）・Y軸（縦）・Z軸（高さ）の3つの軸を同時に動かしながら行われます。
CADで作成した3Dモデルのデータをもとに、工具が滑らかな曲線を描くように材料を少しずつ削り取っていきます。
使用される工具は、先端がボールのように丸い「ボールエンドミル」が代表的です。
この工具を使うことで、滑らかな自由曲面や複雑な凹凸形状を精密に再現することが可能になります。
自動車のボディパネルを作るためのプレス金型や、フィギュアの原型など、デザイン性が求められる分野でこの技術が活躍しています。
フライス加工に使われる工作機械
フライス加工を行うためには、専用の工作機械が必要です。
その種類は手動で操作するシンプルな機械から、コンピュータ制御で複雑な加工を自動で行う高機能な機械まで多岐にわたります。
以降では、代表的なフライス盤の種類について解説します。
- 汎用フライス盤・NCフライス盤
- マシニングセンタ・5軸加工機・NC歯車加工機
汎用フライス盤・NCフライス盤
汎用フライス盤とNCフライス盤は、フライス加工の基本となる工作機械です。
汎用フライス盤は、作業者が手動でハンドルを操作し、目盛りを読みながらテーブルや刃物を動かして加工します。
一品ものの試作品や、簡単な追加工など、柔軟な対応が求められる場面で活躍します。
一方、NCフライス盤は、コンピュータによる数値制御（Numerical Control）によって、プログラムされた通りに自動で加工をおこなう機械です。
人の手では難しい複雑な形状や、同じ製品を繰り返し作る量産品の加工に適しています。
どちらの機械にも、主軸（工具を取り付ける回転軸）が垂直な「立形」と、水平な「横形」があり、加工する製品の形状や大きさによって使い分けられます。
マシニングセンタ・5軸加工機・NC歯車加工機

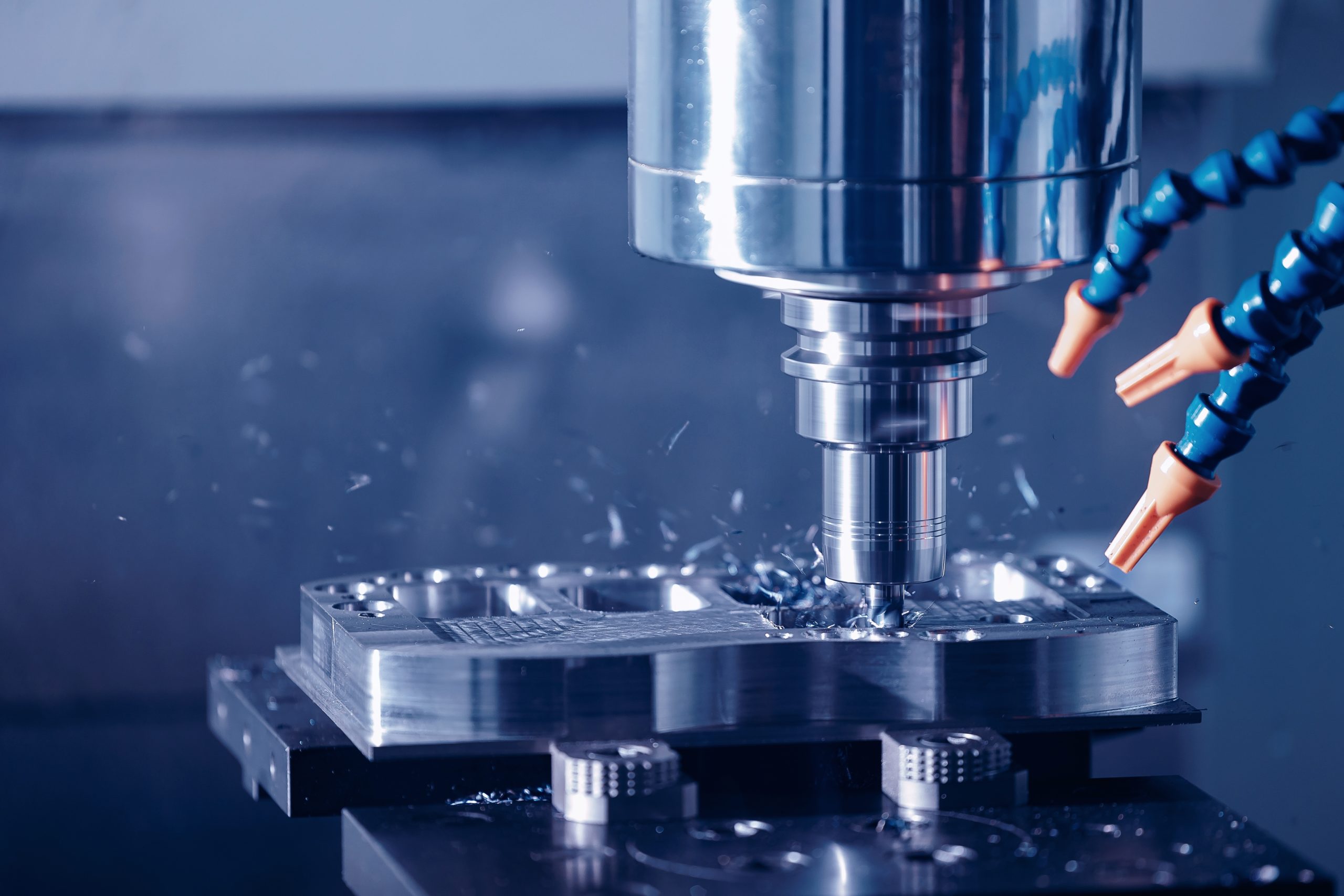

マシニングセンタや5軸加工機は、NCフライス盤をさらに進化させた高機能な工作機械です。
マシニングセンタは、NCフライス盤の機能に加えて、ATC（Automatic Tool Changer）と呼ばれる自動工具交換装置を備えています。
これにより、穴あけや平面削り、溝掘りなど、複数の工程を段取り替えなしで自動処理できます。
5軸加工機は、従来のX・Y・Zの3軸に、回転軸と傾斜軸の2軸を加えた機械です。
材料をさまざまな角度から加工できるため、工具が届きにくい部分や複雑な曲面を持つ形状（アンダーカットなど）も、一度の固定で加工可能です。
その他、歯車の歯を削り出すことに特化したNC歯車加工機（ホブ盤など）のように、特定の加工に特化した専用機も存在します。
フライス加工で使用する工具
フライス加工の品質は、どのような工具（刃物）を使うかによって大きく左右されます。
以降では、フライス加工で主に使用される代表的な工具について解説します。
- 正面フライス・平フライス・側フライス・溝フライス
- エンドミルの種類と使い分け
正面フライス・平フライス・側フライス・溝フライス
フライス加工で使われる工具は、その形状や用途によって名前が付けられています。
正面フライスは広い面積の平面を効率よく削るための工具で、円盤状の本体に複数の切れ刃（チップ）が取り付けられており、広い範囲を一度に加工できる点が特徴です。
平フライスは円筒の外周に刃が付いた工具で、主に横フライス盤に取り付けて平面加工に使用されます。
側フライスは工作物の側面を削るための工具で、複数を組み合わせることで両側面を同時に加工することも可能です。
溝フライスはキー溝など特定の幅や形状の溝を一度に加工するための専用工具で、形状の再現性が高い点が強みです。
これらの工具は、作りたい形状に合わせて適切に選択することが、高効率・高精度な加工の鍵となります。
エンドミルの種類と使い分け

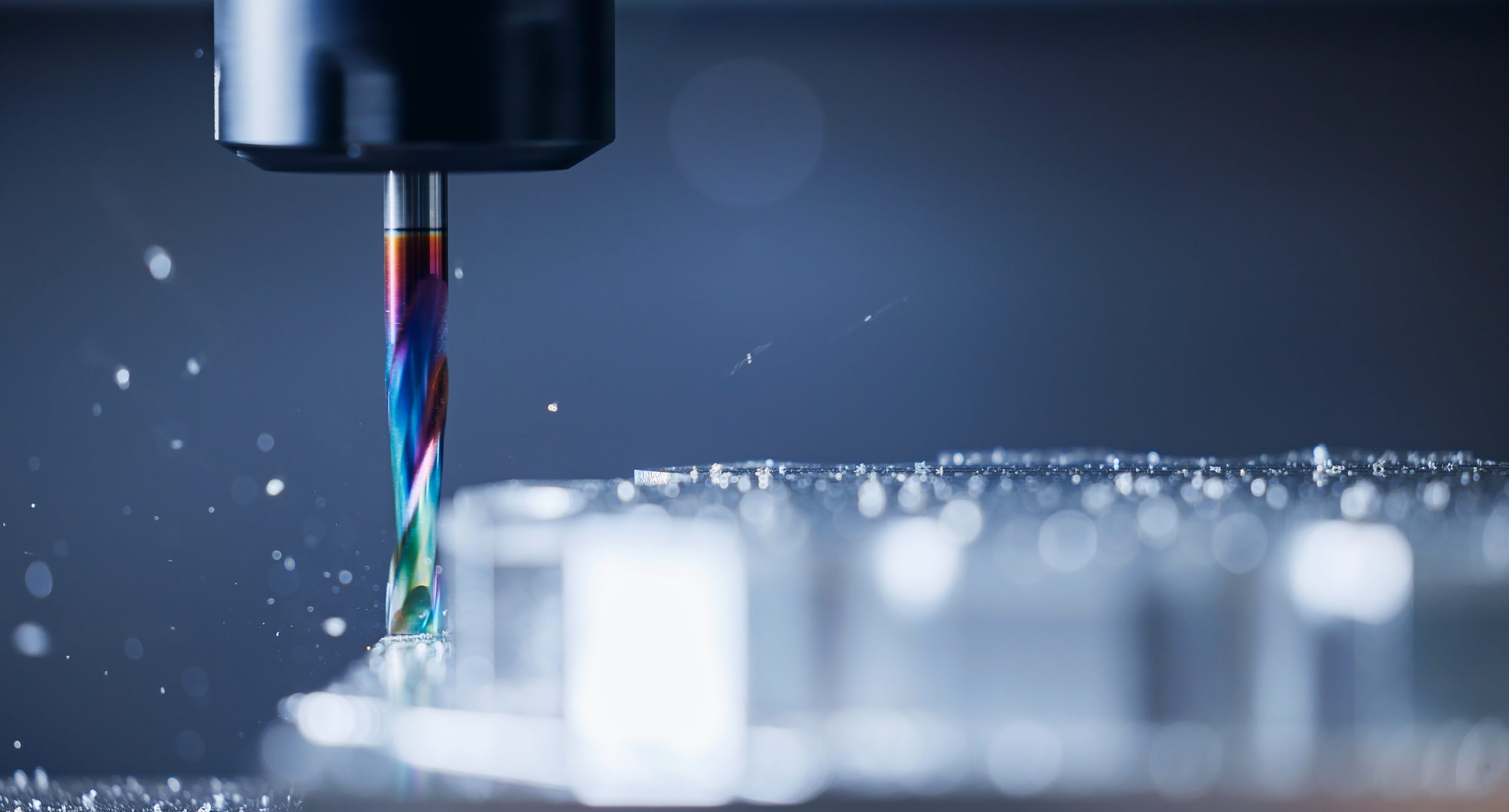

エンドミルは、フライス加工で最もよく使われる万能な工具の一つです。
ドリルのように見えますが、外周にも切れ刃が付いているため、穴あけだけでなく、側面削り、溝掘り、曲面加工など、さまざまな加工に対応できます。
エンドミルには、主に3つの種類があります。
- スクエアエンドミル：先端が平らで、側面や段差、溝の加工など、幅広い用途に使われる
- ボールエンドミル：先端が半球状で、滑らかな曲面や3次元形状の加工向き
- ラジアスエンドミル：先端の角に丸み（R）が付けられ、部品の角を丸める加工や、金型の仕上げなどに使われる
これらのエンドミルを加工内容に応じて使い分けることで、設計図通りの精密な形状を実現できます。
また、工具の材質（超硬合金など）や表面のコーティングによっても性能が異なり、加工する材料に合わせて最適なものが選ばれます。
フライス加工に使用される材料
フライス加工は、さまざまな材料に対応できる汎用性の高い加工方法です。
一般的な金属から特殊な樹脂、加工が難しいとされる難削材まで、幅広い素材を精密に削り出すことが可能です。
以降では、フライス加工でよく使用される材料について紹介します。
- 鉄鋼材料・アルミ合金・銅・樹脂
- ステンレス・チタン・インコネルなどの難削材

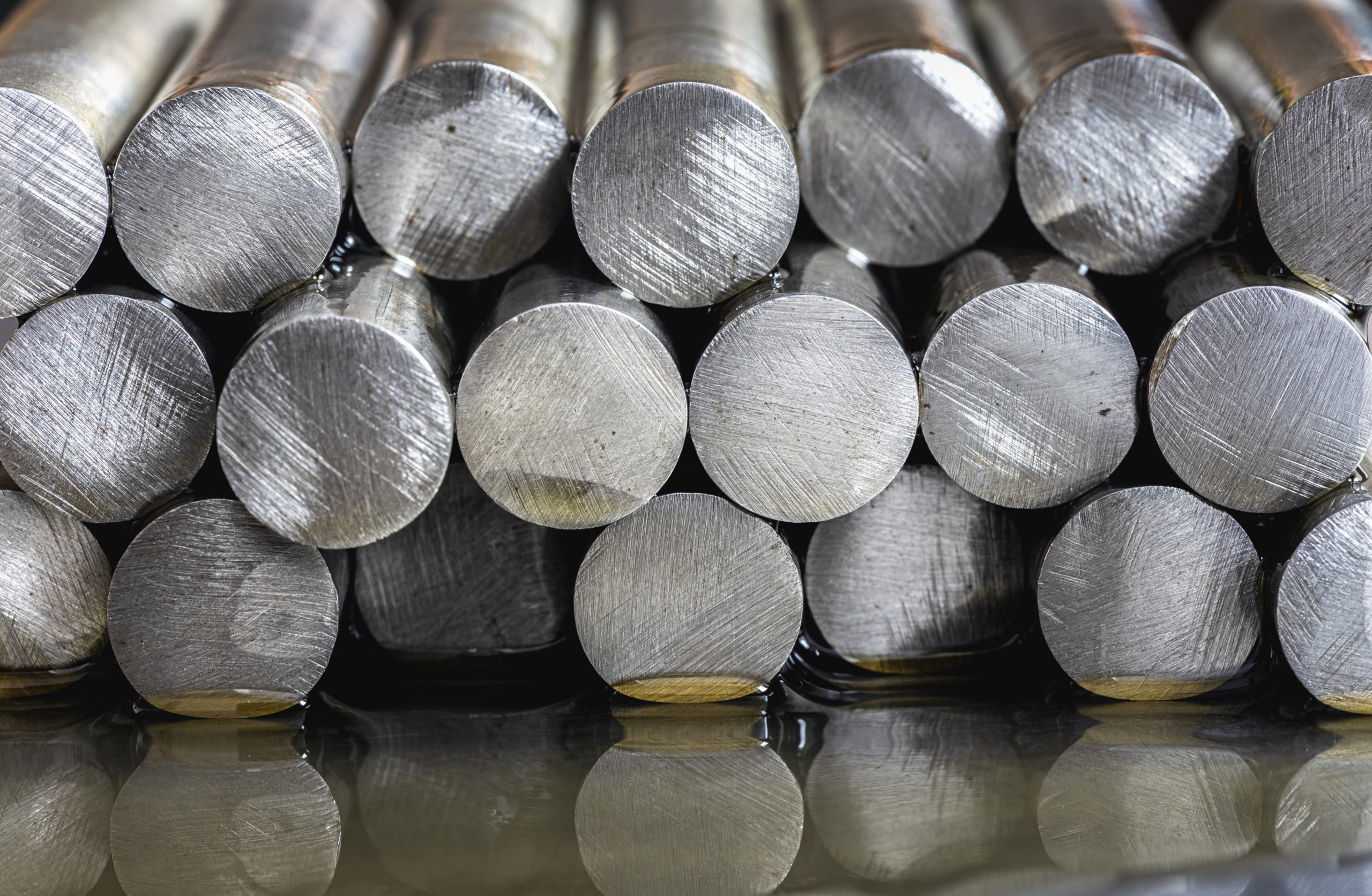

鉄鋼材料・アルミ合金・銅・樹脂
フライス加工で最も一般的に扱われるのが、鉄鋼材料、アルミ合金、銅、そして樹脂です。
鉄鋼材料は、炭素鋼（S45Cなど）や構造用鋼（SS400など）が代表的で、強度が高く比較的安価なため、機械部品に広く利用されます。
アルミ合金は、軽量で加工しやすく、耐食性にも優れているため、航空機部品や自動車部品、筐体などに多用されます。
銅やその合金である真鍮は、電気伝導性や熱伝導性が高いため、電気・電子部品によく使われます。
樹脂（プラスチック）も、POM（ポリアセタール）やABS、MCナイロンなど、さまざまな種類がフライス加工の対象です。
軽量で絶縁性があり、切削性が良いため、試作品や治具、摺動部品などに適しています。
ステンレス・チタン・インコネルなどの難削材
フライス加工では、ステンレス鋼やチタン合金、インコネルといった「難削材（なんさくざい）」と呼ばれる加工が難しい材料も扱います。
難削材とは、硬度が高い、粘り気が強い、熱伝導率が低いといった性質を持つため、工具の摩耗が激しくなったり、加工精度が出にくかったりする材料のことです。
ステンレス鋼（SUS304など）は、錆びにくく強度が高いため広く使われますが、加工時に硬化しやすい性質があります。
チタン合金は、軽量・高強度・高耐食性という優れた特性を持つ反面、熱伝導率が低く、加工熱で工具が傷みやすい材料です。
インコネルは、ニッケルを主成分とする超合金で、極めて高い耐熱性を持つため、航空機のジェットエンジン部品などに使われますが、加工は困難です。
これらの難削材を加工するには、専門的な知識と技術、そして高性能な工作機械や工具が必要となります。
フライス加工のメリット
フライス加工が多くの産業で採用されているのは、他の加工方法にはない、優れたメリットを持っているからです。
以降では、フライス加工が持つ「高精度」と「複雑形状への対応力」という二つの大きなメリットについて解説します。
- 高精度な加工が可能
- 複雑形状の加工が可能
高精度な加工が可能
フライス加工における最大のメリットは、高い精度で部品を製作できる点です。
特に、NCフライス盤やマシニングセンタを使用することで、マイクロメートル単位の精密な加工が可能です。
コンピュータ制御によって工具の動きが精密に管理されるため、設計図通りの寸法や形状を正確に再現できます。
また、一度プログラムを作成すれば、同じ品質の製品を何度でも繰り返し生産できる「繰り返し精度」の高さも特徴です。
これにより、品質のばらつきが少なく、安定した生産が実現します。
鋳造や鍛造といった他の加工方法では難しい、厳しい寸法公差や幾何公差（平面度、直角度など）が求められる部品の最終仕上げ加工としても、フライス加工は欠かせない技術です。
複雑形状の加工が可能
フライス加工は、シンプルな平面や穴だけでなく、複雑な形状の加工にも対応できる柔軟性を持っています。
これは、工具をX・Y・Zの3次元空間で自由に動かせるためです。
工具の種類や動かし方を工夫することで、ポケット加工（凹み）、リブ（補強用の突起）、曲面など、多種多様な形状を一つの材料から削り出せます。
特に、回転軸と傾斜軸を持つ5軸加工機を用いれば、一体での加工が困難とされるアンダーカット形状（内側に入り組んだ形状）なども製作可能です。
CAD/CAMシステムと連携することで、設計者が思い描いた複雑なデザインを忠実に形にできるため、試作品開発や高機能部品の製造において、その能力を最大限に発揮します。
また、金型を必要としないため、多品種少量生産にも適しています。
フライス加工のデメリット・注意点
フライス加工は万能な技術ですが、いくつかのデメリットや注意点もあります。
これらを理解しておくことは、設計や加工依頼の際にトラブルを避け、コストを抑えるうえで重要です。
以降では、フライス加工が苦手とする形状や、精度に影響を与える要因について解説します。
- 加工が難しい形状がある
- 工具選定・切削条件・回転方向（アップカット/ダウンカット）による精度への影響
加工が難しい形状がある
フライス加工には、構造上、加工が困難または不可能な形状が存在します。
一つは、工具が届かないような「深い溝」や「細長い穴」です。
工具には長さの限界があり、無理に加工しようとすると工具が折れたり、精度が悪化したりする原因となります。
また、部品の「内側の角を完全に尖らせること」もできません。
回転する円形の工具で削るため、どうしても角には工具の半径分の丸み（R）が残ってしまいます。
角を鋭角にしたい場合は、放電加工など別の加工方法を検討する必要があります。
さらに、板厚が非常に薄い「薄肉形状」の加工も苦手です。
切削時の力で材料が振動（ビビり）したり、変形したりしやすく、高い精度を出すのが難しくなります。
これらの形状を設計する際は、加工可能かどうかを事前に確認することが重要です。
工具選定・切削条件・回転方向（アップカット/ダウンカット）による精度への影響
フライス加工の精度は、加工条件の設定に大きく左右されます。
中でも重要なのが、工具の選定、切削条件、そして工具の回転方向です。
まず、加工する材料の硬さや特性に合わない工具を選ぶと、仕上がり面が荒れたり、寸法がずれたり、最悪の場合は工具が破損してしまいます。
次に、切削条件、すなわち「工具の回転数」「刃物を送る速度」「一度に削る量（切り込み量）」のバランスが重要です。
この条件が不適切だと、加工面にムラができたり、加工熱で材料が変形したりする原因となります。
さらに、工具の回転方向と材料の送り方向の関係も精度に影響します。
同じ方向に進む「ダウンカット」は仕上げ面が綺麗になりやすく、逆方向に進む「アップカット」は古い機械でのガタつきを抑える効果があります。
これらの要素を熟知した技術者のノウハウが、高精度な加工には不可欠です。
自社製品にフライス加工が適しているかの判断ポイント
新しい製品を開発する際に、どの加工方法を選ぶかは品質とコストを左右する重要な決断です。
以降では、自社製品にフライス加工が適しているかの判断ポイントを紹介します。
- 形状・精度・公差から見る
- 生産数量・コストから見る
形状・精度・公差から見る
自社製品にフライス加工が適しているか判断する最初のポイントは、その形状と要求される精度です。
まず、製品の基本的な形状が、四角いブロックを削り出すような角物である場合、フライス加工は有力な候補になります。
平面や段差、ポケット（凹み）などが主体となる形状は、フライス加工の得意分野です。
次に、ミクロン単位の厳しい寸法公差（許容される寸法の誤差）が求められる場合も、フライス加工が適しています。
特に、部品同士が精密に組み合わさる部分や、高い平面度・直角度が要求される箇所がある製品には、フライス加工の精度が欠かせません。
鋳造やプレス加工では達成が難しい精度を、フライス加工による後工程（仕上げ加工）で実現するケースも多くあります。
生産数量・コストから見る
次に考慮すべきポイントは、生産数量とコストのバランスです。
フライス加工は、金型を必要としないため、1個の試作品から数百個程度の中ロット生産において、コストパフォーマンスに優れています。
設計変更にも柔軟に対応しやすく、開発段階での試作や、多品種少量生産には最適な加工方法といえるでしょう。
しかし、フライス加工は一つずつ材料を削り出すため、生産数量が増えるほど、1個あたりの加工時間が積み重なり、トータルコストは高くなる傾向があります。
大量生産の場合は、初期投資として金型費用がかかっても、1個あたりの単価が安くなるプレス加工や射出成形、ダイカストといった工法の方が、結果的にコストを抑えられる可能性があります。
フライス加工を依頼する際のポイント
フライス加工を外部の加工会社に依頼する際には、正確な情報を伝えるための図面の準備や、加工上の注意点を共有することで、スムーズなやり取りと期待通りの品質を実現できます。
以降では、依頼時に特に注意すべき点について解説します。
- 図面作成・公差・仕上げ指定のポイント
- 加工箇所・形状に関する注意点
図面作成・公差・仕上げ指定のポイント
加工を依頼する上で最も重要なのが、正確で分かりやすい図面を用意することです。
図面には、部品の形状や寸法はもちろんのこと、必要な箇所に公差を明確に指示する必要があります。
公差とは、許容される寸法の誤差の範囲のことです。
ただし、必要以上に厳しい公差を指定すると、加工難易度が上がり、コストアップの直接的な原因になるため、本当にその精度が必要な箇所にのみ適切な公差を指定しましょう。
また、部品の表面の滑らかさを示す「表面粗さ」の指定も忘れてはいけません。
摺動部や嵌合部など、機能的に重要な面の仕上げレベルを具体的に指示することで、品質トラブルを防げます。
JIS（日本産業規格）に準拠した図面を作成することが、加工会社との円滑なコミュニケーションの基本です。
加工箇所・形状に関する注意点
図面で形状を伝える際には、フライス加工の特性を考慮した設計になっているかを確認することも大切です。
フライス加工では内側の角を完全に尖らせることはできないので、角には適切な「逃げR（にげアール）」を設けるか、そのRを許容する設計にする必要があります。
また、薄すぎる壁（薄肉）や、細長すぎるリブ（突起）は、加工中に変形や振動（ビビり）が発生しやすいため、可能な限り避けるべきです。
もしそのような形状が不可欠な場合は、その旨を加工会社に伝え、技術的な相談をしましょう。
さらに、加工の基準となる面（基準面）をどこにするかを図面に明記しておくと、加工会社はより正確に作業を進められます。
3Dモデルのデータ（STEP形式など）を併せて提供すると、形状の誤解がなくなり、よりスムーズな進行が期待できます。
フライス加工の依頼先・加工会社を選ぶポイント
フライス加工の品質は、どの会社に依頼するかによって大きく変わります。
以降では、加工会社を選ぶ際にチェックすべき、設備、品質管理体制、実績といったポイントを解説します。
- 対応可能な工作機械・工具で選ぶ
- 品質管理体制・実績で選ぶ
対応可能な工作機械・工具で選ぶ
加工会社を選ぶ際にまず確認すべきは、依頼先に自社が作りたい部品の形状、精度、材質に対応できる工作機械があるかどうかです。
例えば、複雑な曲面を持つ部品であれば5軸加工機が、高精度な量産品であれば最新のマシニングセンタが必要です。
また、加工できる部品の大きさにも制限があるため、自社製品のサイズに対応可能かを確認しましょう。
ステンレスやチタンといった難削材の加工を依頼したい場合は、その材料の加工実績が豊富かどうかも重要な判断基準です。
難削材の加工には特殊な工具や独自のノウハウが求められるため、実績のある会社を選ぶことで、品質の安定とトラブルの回避につながります。
品質管理体制・実績で選ぶ
優れた設備を持っているだけでは、必ずしも良い製品ができるとは限りません。
加工された製品が、図面通りの寸法や精度を満たしているかを保証する「品質管理体制」が整っているかどうかも重要な選定ポイントです。
具体的には、三次元測定機や画像測定器といった高度な検査設備を保有しているか、ISO9001のような品質マネジメントシステムの認証を取得しているかなどを確認しましょう。
また、自社の業界や、作ろうとしている製品と類似した部品の加工実績があるかどうかも確認すべきです。
実績が豊富な会社は、その分野特有の要求事項や注意点を熟知している可能性が高く、技術的な提案を受けられることもあります。
複雑で高精度な金属部品を大量生産するならフライス加工よりもMIM
フライス加工は多品種少量生産に強い一方、大量生産にはコスト面の課題があります。
もし、複雑で高精度な金属部品を数千個以上の単位で量産したい場合、MIM（金属粉末射出成形）という別の工法が有力な選択肢です。
以降では、フライス加工の限界と、MIMがそれをどう解決するのかを解説します。
- フライス加工が抱える小ロットコスト・複雑形状対応の限界
- MIMへの切り替えで解決できること
フライス加工が抱える小ロットコスト・複雑形状対応の限界
フライス加工には、量産や複雑形状においていくつかの限界点があります。
まず、生産数量が増えるほどコストが割高になる点です。
フライス加工は一個ずつ材料を削り出すため、加工時間がそのままコストに反映され、大量生産には向きません。
また、材料の塊から削り出すため、切り屑として廃棄される部分が多く、材料ロスが大きいという側面もあります。
さらに、一体での加工が難しい複雑な三次元形状の場合、複数の部品に分けて加工し、後から溶接や組み立てが必要です。
これにより、部品点数と工数が増え、さらなるコストアップや強度の低下を招く可能性があります。
MIMへの切り替えで解決できること
MIMは、金属の微粉末と樹脂を混ぜ合わせた材料を、金型に射出して形を作り、その後、熱処理で樹脂を燃焼・除去し、金属粉末だけを焼き固める技術です。
金型を使うため、一度金型を製作すれば、同じ形状の部品を短時間で大量に、かつ安定した品質で生産できます。
これにより、数千個以上のロットでは、フライス加工に比べてコストダウンが期待できます。
また、プラスチックの射出成形と同様に、金型次第で非常に複雑な三次元形状や薄肉形状も一体で成形可能です。
材料を溶かして流し込むため、材料ロスが少ない「ニアネットシェイプ」が実現できるのも大きなメリットです。

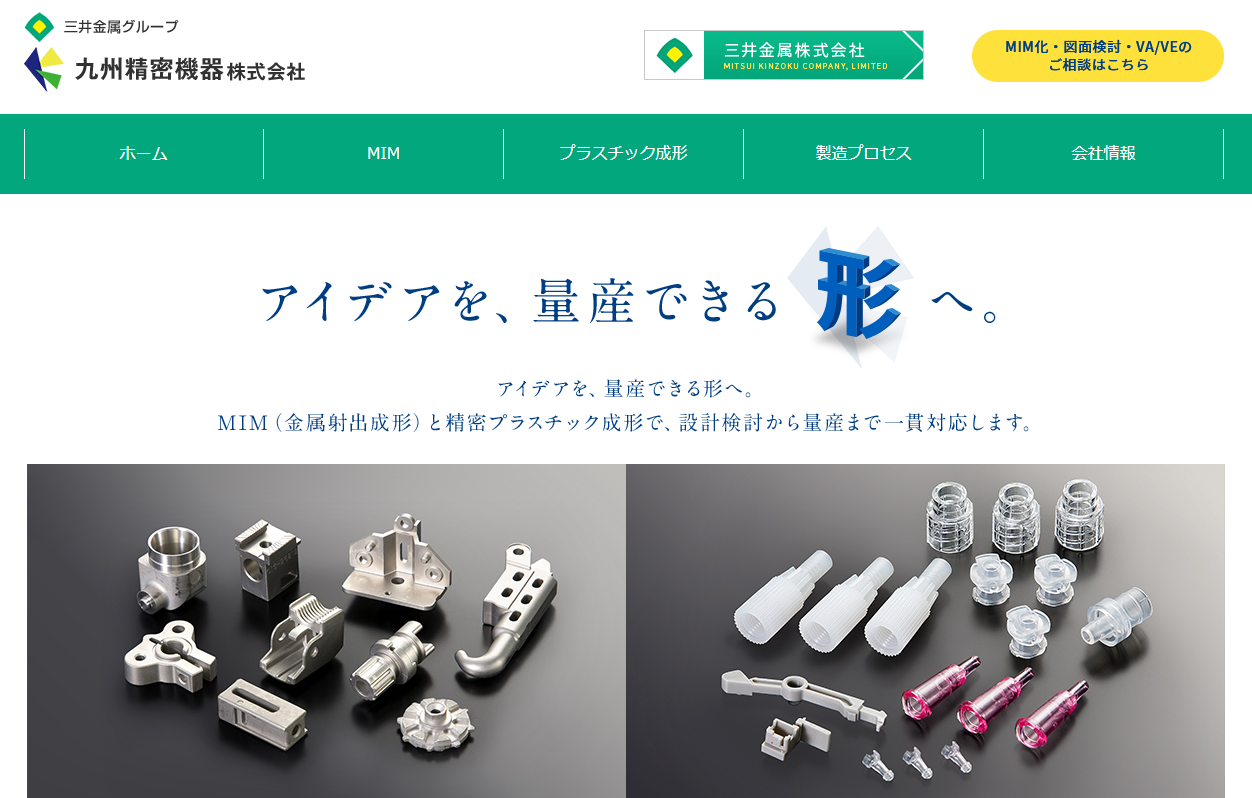

フライス加工からのコストダウン・精度向上なら九州精密機器
フライス加工で製造している部品のコストや納期、精度にお悩みではないでしょうか。
もし、より複雑な形状の部品を、より低コストで、安定した品質で量産したいとお考えなら、九州精密機器にお任せください。
当社では、SUS304LやSUS316Lなどのステンレス材に加え、その他材質も要相談で対応しており、幅広い材料ニーズに応えられます。
金型も社内で製作するため、設計から量産まで一貫した品質管理のもとで進められる点も強みです。
フライス加工からのコストダウンや、複雑形状への対応をお考えであれば、まずはお気軽にご相談ください。
＼MIM化の検討段階でもご相談ください／
まとめ：フライス加工の特徴を理解して自社部品への加工方法選定に活かそう
フライス加工は、固定した材料に対して回転工具で切削を行い、高精度かつ複雑な形状を実現できる優れた技術です。
一方で、加工が難しい形状があったり、大量生産ではコストが高くなりがちだったりといった側面も持ち合わせています。
自社の製品開発において最適な加工方法を選ぶためには、作りたい部品の形状・精度・生産数量・コストといった要素を総合的に判断することが重要です。
場合によっては、MIMのような他の工法への転換が、大幅なコストダウンや品質向上につながることもあります。
本記事で得た知識をもとに、それぞれの加工方法の特徴を深く理解し、自社製品にとって最良の選択をしてください。
