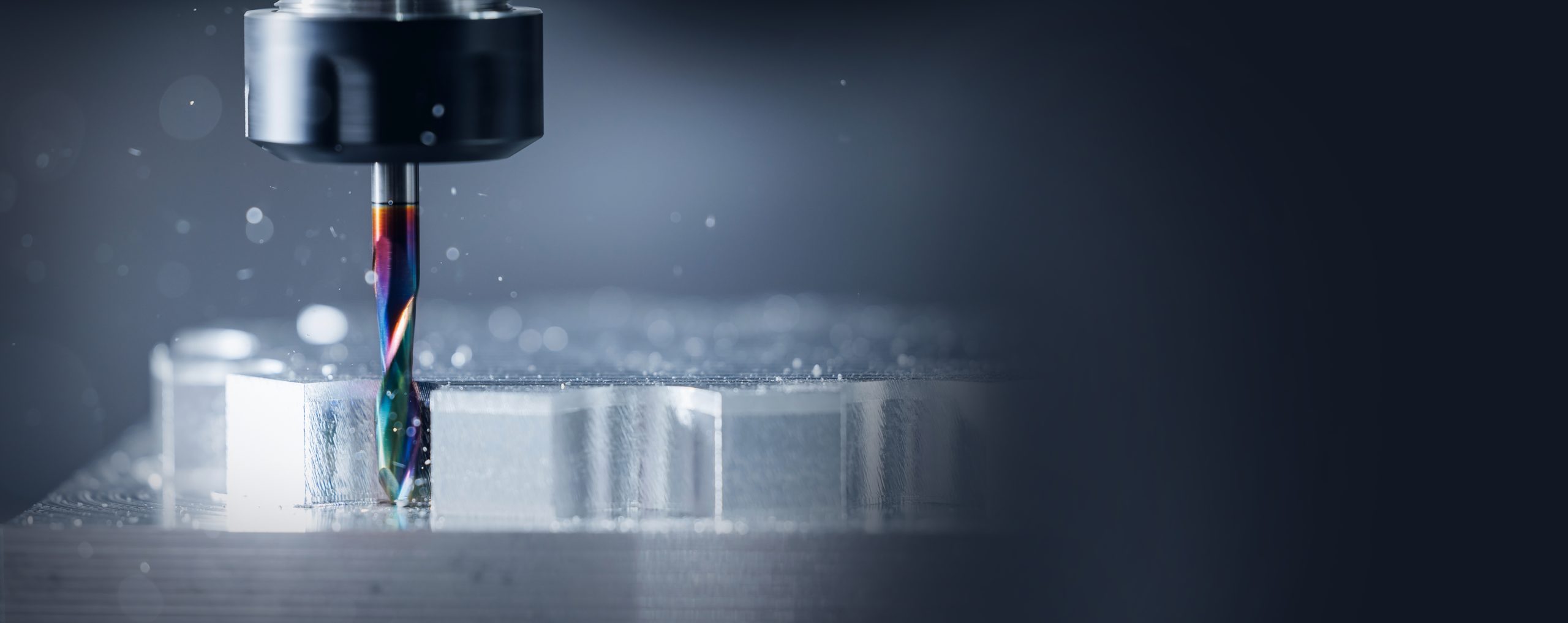

溝フライスは、金属部品に特定の形状の溝を加工するために使用される切削工具です。
一言で溝加工といっても、キー溝やT溝などさまざまな種類があり、それぞれに適した工具や加工方法が存在します。
この記事では、溝フライスの基本的な知識から、混同されやすいエンドミルとの違い、代表的な用途までを分かりやすく解説します。
さらに、溝の種類に応じた工具の選び方、加工精度の目安、外注する際の注意点も詳しく紹介します。
自社の製品に最適な加工方法を選定し、コストダウンや品質向上を実現するためのヒントとして、ぜひ最後までご覧ください。

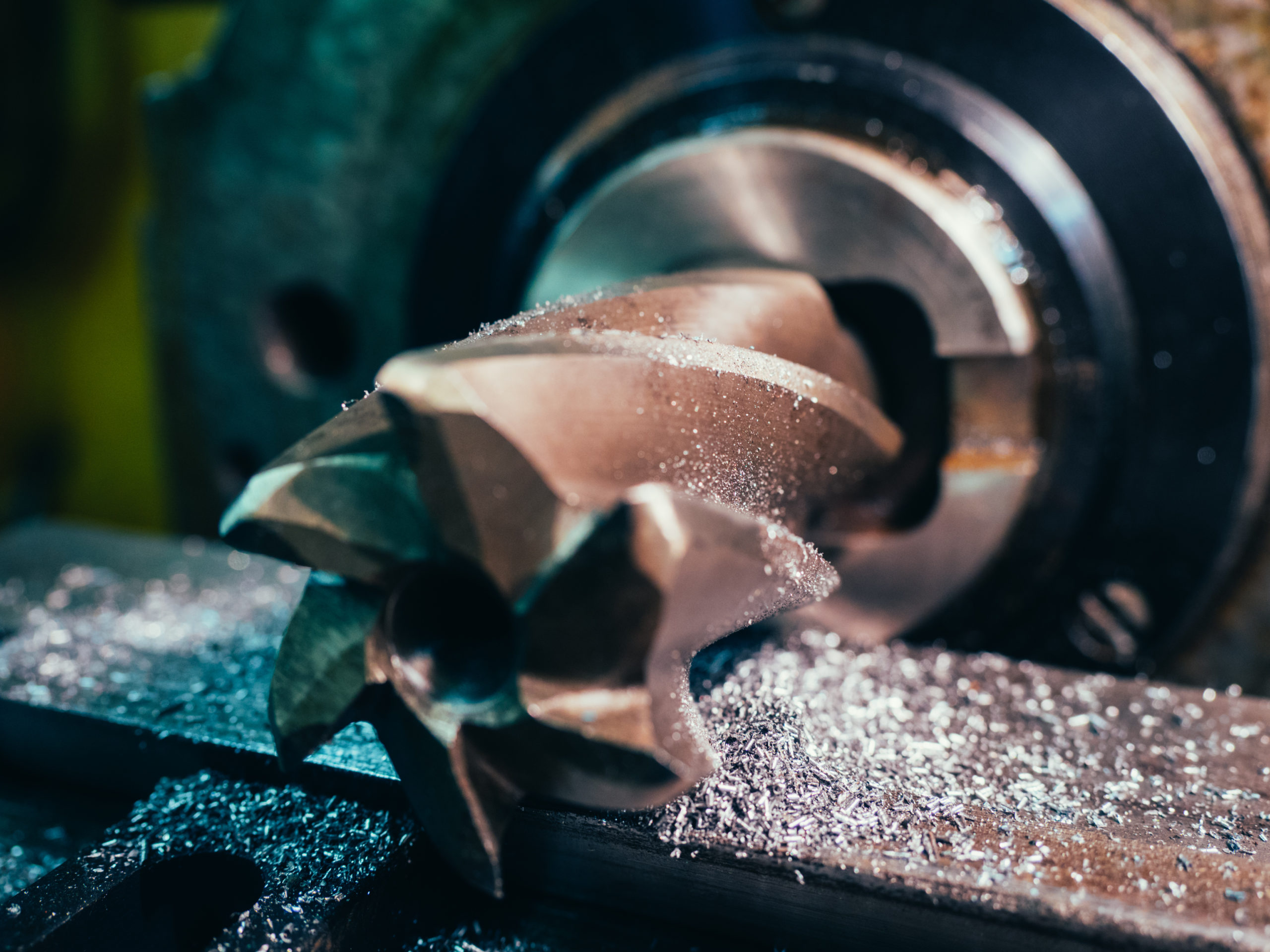

溝フライスとは溝加工に使う切削工具
溝加工にはエンドミルや側フライスも使われますが、それぞれ得意分野が異なります。
エンドミルは先端にも切れ刃がある汎用工具で、平面削りや側面削りにも対応できますが、工具幅より広い溝は往復加工が必要です。
一方で、溝形状や使用機械の条件によっては、溝フライス（サイドカッター等）が高能率になる場合があります。
側フライスは溝フライスの一種とされ、側面加工が主目的ですが、複数枚とスペーサーを組み合わせる「組合わせフライス」として幅広い溝の加工にも活用されます。
溝フライスが特定の溝形状に特化しているのに対し、側フライスは側面加工と幅の調整が可能な点が異なります。
溝フライスとエンドミル・側フライスとの違い
溝加工にはエンドミルや側フライスも使われますが、それぞれ得意分野が異なります。
エンドミルは先端にも切れ刃があり、平面削りや側面削りにも対応できる汎用工具ですが、工具幅より広い溝は往復加工が必要です。
一方、溝フライスは工具幅と同じ溝を一度の通過で加工できるため、エンドミルに比べて作業効率に優れています。
側フライスは溝フライスの一種とされ、側面加工が主目的ですが、複数枚とスペーサーを組み合わせる「組合わせフライス」として幅広い溝の加工にも活用されます。

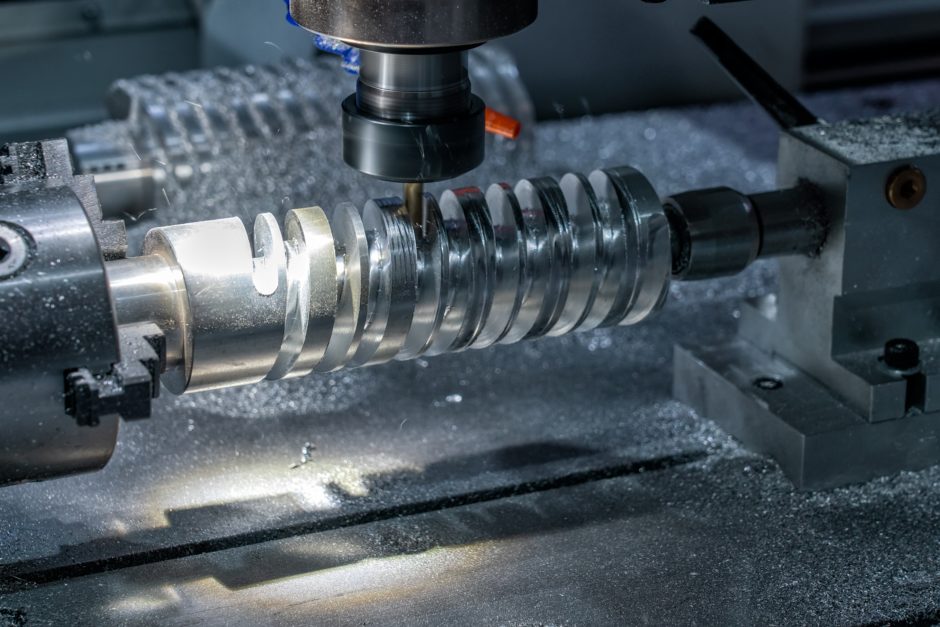

溝の種類と対応する工具の選び方
部品に求められる機能によって、加工すべき溝の形状は多岐にわたります。
それぞれの溝には最適な専用工具があり、正しく選ぶことが加工の品質と効率を左右します。
以降では、溝の種類と対応する工具の選び方について、詳しく解説していきます。
- キー溝・T溝・アリ溝・V溝の特徴と使い分け
- 溝の形状に応じた専用工具（Tスロットカッター等）
キー溝・T溝・アリ溝・V溝の特徴と使い分け
溝にはそれぞれ特有の形状と役割があります。
キー溝は軸と歯車などを固定して回転力を伝えるためのものです。
T溝は、Tナットをはめて部品を固定する用途で、工作機械のテーブルによく見られます。
アリ溝は台形の断面を持ち、主に部品同士をスライドさせるガイドとして機能し、高い嵌合（かんごう）精度が求められます。
V溝はVベルトをかけるプーリーや、位置決めのガイドなどに使われます。
これらの溝は、その機能や目的、求められる強度に応じて適切に使い分けられています。
溝の形状に応じた専用工具（Tスロットカッター等）
特殊な形状の溝を加工するには、それぞれに対応した専用の溝フライスが必要です。
例えば、T字型の溝にはTスロットカッター、台形のアリ溝にはアリ溝カッターが使われます。
これらの工具は、アンダーカットと呼ばれる、入口よりも内部が広い形状を加工するために設計されています。
他にも、V字型の溝にはアンギュラーカッター、半月キー用の溝にはウッドラフキーカッターが用いられます。
工具を選ぶ際は、溝の形状や寸法だけでなく、加工する材料（被削材）の硬さや特性に合った材質（ハイスや超硬など）の工具を選ぶことが重要です。

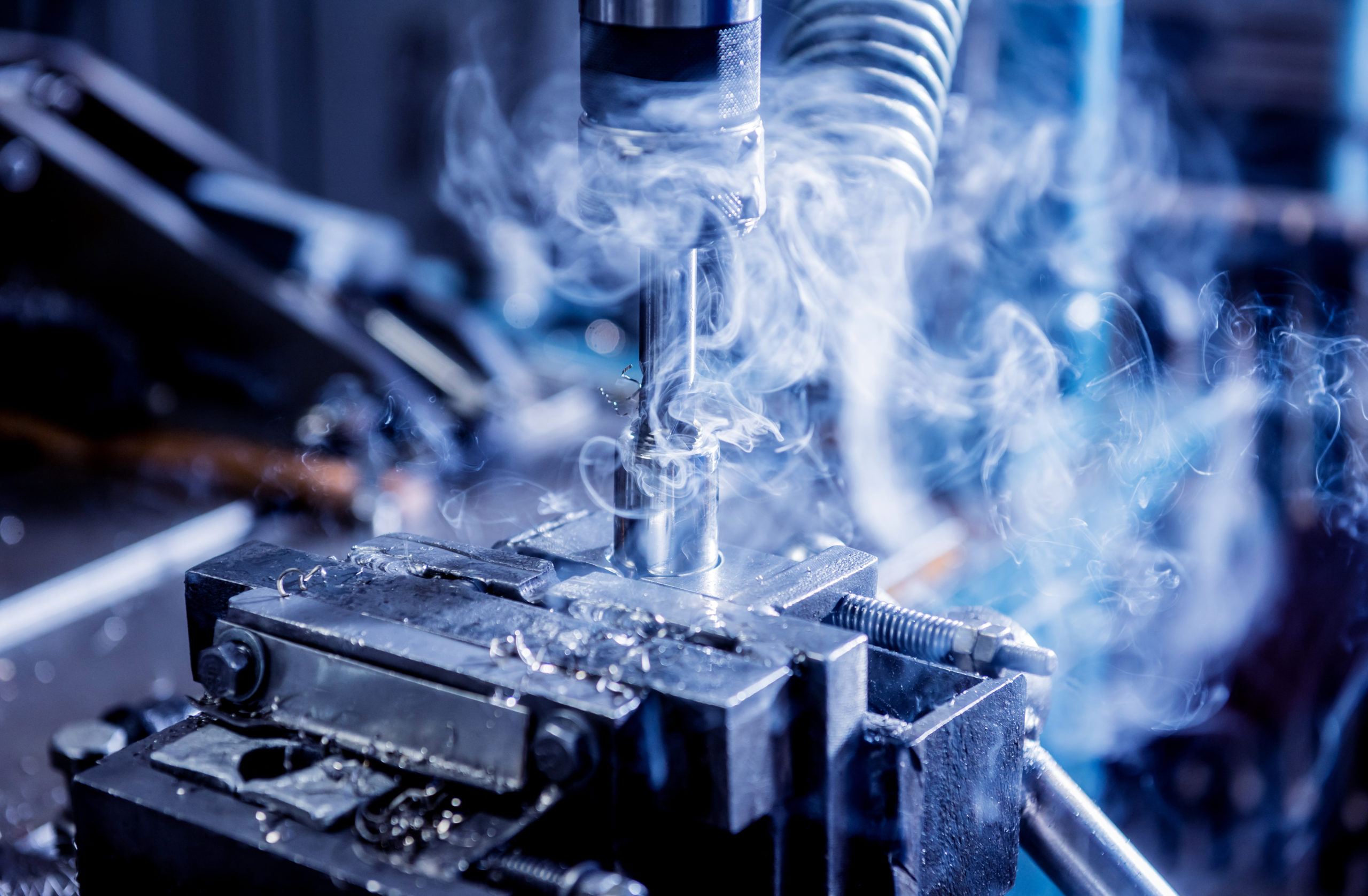

溝フライス加工の精度・条件の目安
溝フライス加工でどの程度の精度が出せるのか、また、どのような条件が加工に影響するのかを理解することは、設計や発注において重要です。
以降では、加工公差や面粗度、そして材料や形状が加工条件に与える影響について解説します。
- 溝幅・深さの加工公差と面粗度の目安
- 材質・形状による加工条件の違い（隅R・L/D比など）
溝幅・深さの加工公差と面粗度の目安
溝フライス加工における一般的な精度は、加工する機械や条件によって変動しますが、目安として知っておくと便利です。
溝幅の加工公差は、通常±0.02mmから±0.05mm程度が一般的ですが、より高い精度が求められる場合は±0.01mmも狙えます。
表面の滑らかさを表す面粗度（表面粗さ）は、Ra1.6〜Ra6.3μm程度が標準的な範囲です。
これ以上の精度や面粗度が必要な場合は、研削加工などの後工程が追加されることもあります。
材質・形状による加工条件の違い（隅R・L/D比など）
加工の難易度や仕上がりは、加工する材料や溝の形状に大きく左右されます。
ステンレスのような硬い材料は、アルミのような柔らかい材料に比べて、工具刃先への負荷を避けるために加工速度を落とさなければなりません。
また、溝の底の角を直角（ピン角）にすると工具の消耗が激しくなり、コストアップの原因になります。
そこで、可能な限り隅にR（丸み）を設けることで、工具の寿命が延び、加工が安定します。
さらに、溝の深さ(L)と幅(D)の比率である「L/D比」が大きい、つまり細くて深い溝ほど、工具がたわみやすく、切りくずの排出も難しくなるため、加工の難易度が高まります。
溝加工を発注する際に押さえておきたいポイント
溝加工を外部の加工業者に依頼する際には、いくつかのポイントを押さえることで、トラブルを防ぎ、期待通りの品質の部品をスムーズに入手できます。
以降では、図面での的確な指示と、加工方法によるコストの違いについて具体的に解説します。
- 公差・面粗度・材質などを図面指示で明確にする
- 溝フライス・エンドミル・放電加工のコストを比較する
公差・面粗度・材質などを図面指示で明確にする
加工を依頼する上で最も重要となるのが、正確な図面です。
図面には、溝の幅、深さ、位置といった基本的な寸法はもちろん、どれくらいの精度が必要かを示す「公差」を必ず記載してください。
特に厳しい精度が求められる箇所には、幾何公差（平行度や直角度など）も指示すると、より意図が明確に伝わります。
また、表面の仕上がり具合を示す「面粗度」や、使用する「材質」（S45CやSUS304など）の指定も不可欠です。
これらの情報が曖昧だと、手戻りや品質不良の原因となるため、漏れなく記載しましょう。
溝フライス・エンドミル・放電加工のコストを比較する
溝加工には複数の方法があり、それぞれコストや特徴が異なります。
溝フライス加工は、専用工具が必要になる場合がありますが、一度に溝を形成できるため、量産時の加工時間は短くなります。
エンドミル加工は汎用性が高い一方、コストや加工時間の有利不利は、形状・ロット・設備条件によって変わります。
放電加工は、電極を使って金属を溶かしながら加工する方法で、非常に硬い材料や、切削では難しい微細で複雑な形状の溝も加工可能です。
ただし、加工速度が遅くコストは高くなる傾向があることには注意が必要です。ロット数や求める形状に応じて、最適な工法を選ぶことがコストダウンにつながります。

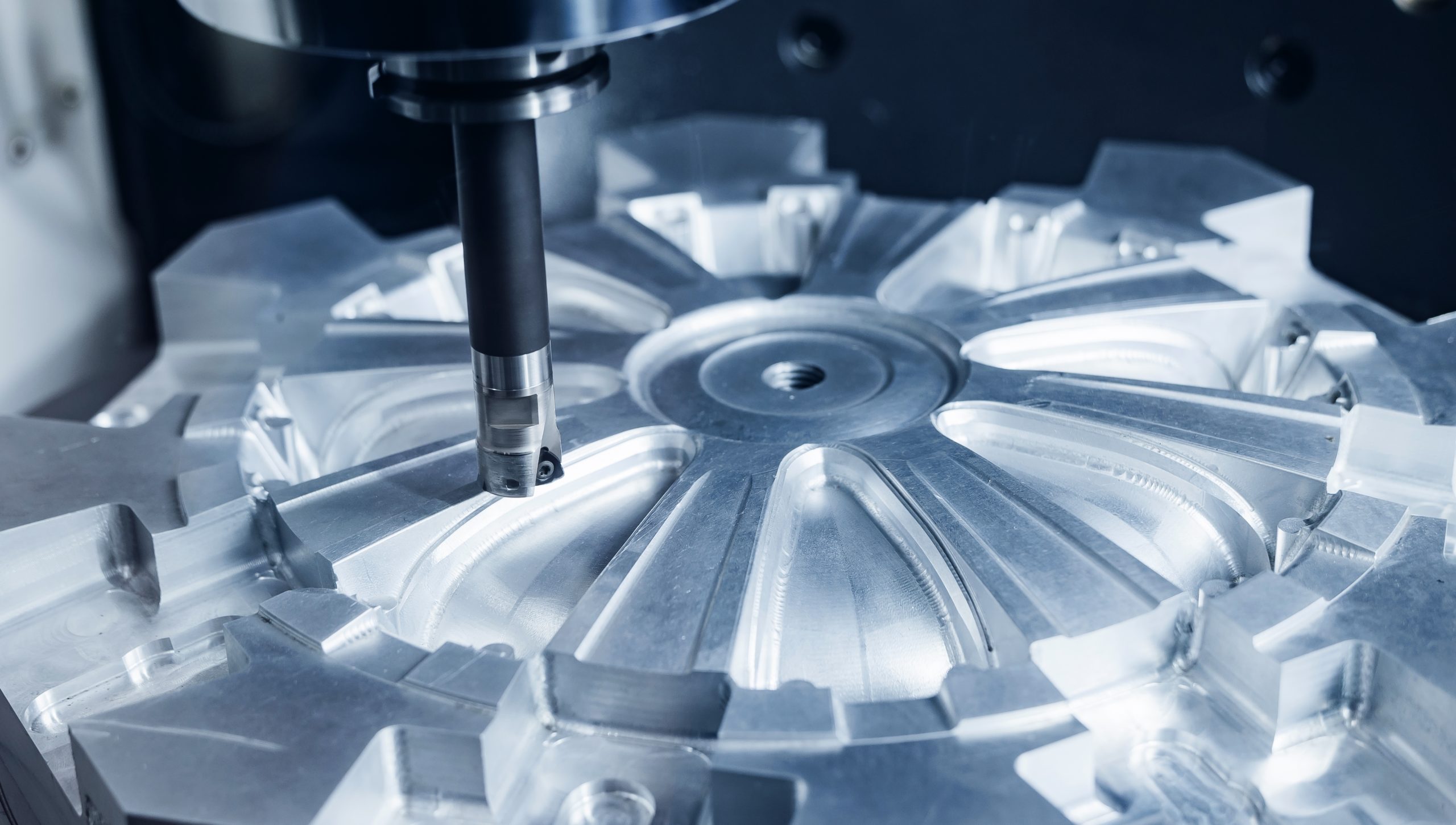

複雑で高精度な金属部品を大量生産するなら溝フライス加工よりもMIM
溝フライス加工は優れた技術ですが、部品の形状や生産量によっては限界もあります。
特に、複雑な形状の部品を大量に、かつ安定した品質で生産したい場合には、MIM（金属粉末射出成形）という別の製造方法が有力な選択肢です。
以降では、溝フライス加工が抱える問題点や、MIMへの切り替えで解決できることについて解説していきます。
- フライス加工が抱える小ロットコスト・複雑形状対応の限界
- MIMへの切り替えで解決できること
フライス加工が抱える小ロットコスト・複雑形状対応の限界
フライス加工をはじめとする切削加工は、金属の塊から不要な部分を削り出して形状を作るため、いくつかの課題があります。
一つは、材料のロスが多いことです。
削り取られた部分は切りくずとなり、材料費のロスにつながります。
また、アンダーカットや内部に空洞があるような三次元的に複雑な形状の加工は、工具の動く範囲に制約があるため困難、あるいは非常に高コストになります。
さらに、部品を一つひとつ加工していくため、生産量が数千、数万個と増えるにつれて、加工時間とコストが比例して増加していく傾向です。
MIMへの切り替えで解決できること
MIM（金属粉末射出成形）は、金属の粉末を樹脂と混ぜて金型に射出し、その後、熱処理で樹脂を飛ばして金属を焼き固める製法です。
この方法は、複雑形状の量産や加工工程削減に適する場合があります。
プラスチック成形のように金型を使うため、三次元の複雑な形状や薄肉形状の部品でも、一体で高精度に製造可能です。
切削加工と違って材料のロスがほとんどなく、環境負荷も低減できます。
初期投資として金型費用がかかりますが、一度金型を作れば同じ部品を短時間で大量に生産できるため、生産量が増えるほど部品一つあたりの単価は大幅に下がります。
溝フライス加工からのコストダウン・精度向上なら九州精密機器
もし、T溝やアリ溝のようなアンダーカット形状を含む複雑な部品を、より低コストで、安定した品質で量産したいとお考えなら、九州精密機器にお任せください。
MIM（金属粉末射出成形）は金型を用いた成形のため、専用の溝フライスや複数工程の切削加工が必要だったアンダーカット形状も、一度の成形で再現できます。
当社では、SUS304LやSUS316Lなどのステンレス材に加え、幅広い材料ニーズに応えられます。
金型も社内で製作するため、設計から量産まで一貫した品質管理のもとで進められる点も強みです。
溝フライス加工からのコストダウンや、複雑形状への対応をお考えであれば、まずはお気軽にご相談ください。
＼MIM化の検討段階でもご相談ください／
まとめ：溝フライスの特徴を理解して自社部品への加工方法選定に活かそう
溝フライスは、キー溝やT溝、アリ溝といった特定形状の溝を一度の通過で効率良く加工できる専用工具です。
エンドミルや側フライスとは得意分野が異なり、溝の形状や求める精度に応じて工具を使い分けることが、加工品質とコストを左右します。
一方で、アンダーカット形状の加工には専用工具や複数工程が必要になるほか、生産量が増えるほど加工時間とコストが比例して増加するという切削加工特有の限界もあります。
部品に求められる形状の複雑さや生産数量、必要精度によっては、MIM（金属粉末射出成形）への工法転換がコストダウンと品質向上の両方を実現する選択肢です。
自社部品の要件を整理し、溝フライス加工と他工法のメリット・デメリットを比較したうえで、最適な工法を選定しましょう。
