鋳造（ちゅうぞう）は、私たちの身の回りにある多くの金属製品を生み出すための基本的な製造技術です。
自動車のエンジン部品から道路のマンホール、キッチンのフライパンまで、その用途は多岐にわたります。
この記事では、鋳造の基本知識から、鍛造・ダイカストといった関連加工法との違い、具体的な製造方法、メリット・デメリット、依頼先の選び方まで網羅的に解説しています。
製品開発においてどの加工法を選択すべきか悩んでいる方や、ものづくりの基礎を体系的に学びたい方はぜひご覧ください。

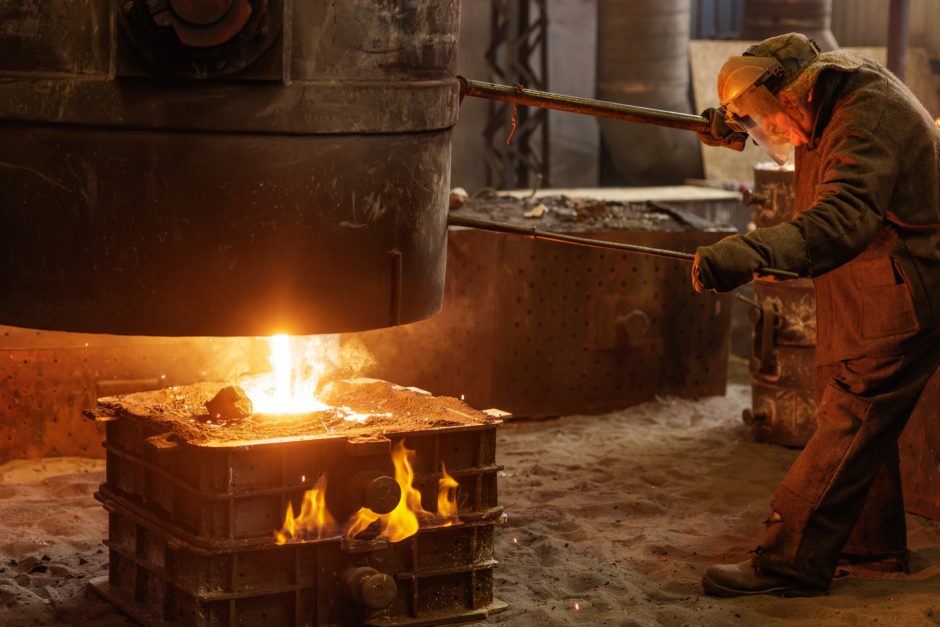

鋳造とは？
鋳造は、金属を高温で溶かし、液体状にしたものを特定の形の型に流し込み、冷やし固めることで製品を作る加工方法です。
この方法で作られた製品を「鋳物（いもの）」と呼びます。
鋳造の歴史は紀元前4000年にも遡るといわれ、東大寺の大仏などもこの技術を用いて作られています。
複雑な形状や内部に空洞を持つ製品でも、一度型を作ってしまえば効率的に量産できるのが大きな特徴です。
鋳鉄やアルミニウム合金、銅合金など、さまざまな種類の金属材料に対応できるため、工業製品から芸術品まで、幅広い分野で活用されています。
型の種類や溶かした金属を流し込む方法によって多くの種類があり、作りたい製品の形状や数、コストに応じて最適な方法が選ばれます。
鋳造と鍛造の違い
鋳造と鍛造は、金属を成形する代表的な方法ですが、以下のようにその加工原理や製品は大きく異なります。
| 鋳造 | 鍛造 | |
|---|---|---|
| 成形の原理 | 溶融金属を型に流し込んで固める | 固体金属を叩く・圧縮して成形する |
| 形状の自由度 | 高い（複雑な内部構造も対応可） | 低い（シンプルな形状が中心） |
| 強度 | 比較的低い（内部に巣が生じやすい） | 高い（組織が緻密になる） |
| 応力への強さ | 等方的だが引張・衝撃には弱い | 鍛流線により特定方向の強度が高い |
| 寸法精度 | やや低い（収縮・歪みが生じやすい） | 高い |
| 生産コスト | 大量生産でコストが下がりやすい | 金型・工程コストが高め |
| 対応サイズ | 小物〜大型まで幅広い | 中小サイズが中心 |
| 主な材質 | 鋳鉄・アルミ・銅合金など | 鉄鋼・アルミ・チタンなど |
| 代表的な製品例 | エンジンブロック・シリンダーヘッド・ポンプケーシング・鋳鉄フライパン・マンホール蓋 | クランクシャフト・コンロッド・スパナ・航空機フレーム・包丁 |
製品の強度やコストにも影響するため、それぞれの特徴を理解しておくことが重要です。
以降では、加工方法と強度・応力の観点から両者の違いを解説します。
- 加工方法の違い
- 強度・応力の違い
加工方法の違い
鋳造と鍛造の最も本質的な違いは、加工する金属の状態が「液体」か「固体」かという点にあります。
鋳造は、金属を融点以上に加熱して完全に溶かし、液体状にしてから型に流し込む方法です。
これにより、複雑な形状や中空構造の製品も一体で成形できます。
一方、鍛造は金属を溶かさず、固体の状態のまま叩いたり、圧力をかけたりして形を整えていく方法です。
例えば、日本刀作りのように金属を叩き締めることで、その特性を向上させることが可能です。
このように、鋳造が「流し込む」加工であるのに対し、鍛造は「叩き上げる」加工であるという根本的な違いがあります。
強度・応力の違い
一般的に、強度の面では鍛造品が鋳造品を上回ります。
鍛造は、金属を叩く過程で内部の結晶組織が整い、密度が高くなります。
これにより、金属の繊維状組織（メタルフロー）が製品の輪郭に沿って形成され、強度や粘り強さ（靭性）が向上するのです。
対して鋳造は、溶けた金属が冷え固まる際に内部に微小な空洞（鋳巣）ができやすく、これが強度の低下につながることがあります。
また、鋳造品は冷却過程で不均一に収縮するため、製品内部に応力（内部からかかる力）が残り、変形や割れの原因となる場合があります。
鍛造ではこのような内部応力は残りにくいため、高い信頼性が求められる部品に適しています。
鋳造とダイカスト・切削加工との違い
鋳造と似た言葉に「ダイカスト」がありますが、これは鋳造の一種です。
ダイカストは、精密な金型（ダイ）に、溶かした金属を高い圧力で高速に注入するのが特徴です。
これにより、スマートフォンの筐体や自動車の精密部品などの薄くて寸法精度が高い製品を短時間で大量生産できます。
ただし、高速で金属を充填するため、内部にガスを巻き込みやすく、熱処理には向かないという側面もあります。
一方、切削加工は、金属の塊からドリルや刃物で不要な部分を削り取って形を作る方法で、鋳造とは全く異なるアプローチです。
彫刻のように材料を削っていくため、高精度な単品製作や少量生産に向いています。
しかし、複雑な内部構造を持つ製品の加工は難しく、材料のロスも多くなる傾向があります。
鋳造に使われる主な材質
鋳造は、溶かせる金属であれば、多種多様な材料で製品を作れるのが魅力です。
材質によって製品の特性が大きく変わるため、用途に応じた適切な選択が求められます。
代表的な材質としては、マンホールや水道管などに使われる「鋳鉄（ちゅうてつ）」が挙げられます。
鋳鉄はさらに、普通鋳鉄（FC材）と、強度と粘りを高めたダクタイル鋳鉄（FCD材）に分かれます。
また、自動車のエンジン部品やホイールで多用される「アルミニウム合金」は、軽量であることが最大のメリットです。
その他にも、以下のような材質がよく用いられます。
- 鋳鋼：鋳鉄よりも強度や靭性に優れ、建設機械の部品などに使われます。
- 銅合金：電気伝導性や耐食性が高く、バルブやプロペラ、美術工芸品などに利用されます。
- チタン合金：軽量で高強度、耐食性にも優れるため、航空宇宙分野や医療用インプラントなどに使われます。
- マグネシウム合金：実用金属の中で最も軽く、ノートパソコンの筐体などに採用されます。
このように、製品に求められる性能（重さ、強度、錆びにくさなど）に応じて最適な材質を選ぶことが可能です。
鋳造の主な種類・製造方法一覧
鋳造には多くの種類があり、それぞれに得意な形状や生産規模があります。
以降では、代表的な鋳造方法をいくつか紹介します。
- 砂型鋳造法
- 重力金型鋳造法
- 低圧鋳造法・高圧鋳造法
- ダイカスト法
- ロストワックス精密鋳造法（インベストメント鋳造）
- 遠心鋳造法
- 連続鋳造法
- 消失模型鋳造法
砂型鋳造法
砂型鋳造法は、その名の通り、砂を固めて作った鋳型（砂型）を用いる、最も歴史が古く一般的な鋳造方法です。
まず、作りたい製品の模型（木型など）を砂で覆い固め、その後模型を取り出してできた空洞に溶かした金属を流し込みます。
型の製作コストが比較的安く、一点ものの試作品から、マンホールや機械の土台のような大型製品の生産まで幅広く対応できるのが特徴です。
形状の自由度も高い一方で、鋳肌（製品表面）が粗くなりやすく、寸法精度は他の方法に劣る場合があります。
また、製品を取り出す際には砂型を壊す必要があるため、一つの型で一回しか生産できません。
重力金型鋳造法
重力金型鋳造法は、溶かした金属を鉄などの金属で作られた鋳型（金型）に重力を利用して流し込む方法です。
金型は繰り返し使用できるため、同じ形状の製品を大量生産するのに適しています。
砂型鋳造法に比べて冷却速度が速いため、製品の組織が緻密になり、強度が高まるという利点があります。
また、寸法精度が高く、滑らかな表面の製品が得られます。
自動車のエンジン部品であるシリンダーヘッドやピストンなどの製造に広く用いられている方法です。
シンプルな設備で済む反面、薄肉の製品や複雑な形状の製品には金属が流れ込みにくい場合があります。
低圧鋳造法・高圧鋳造法
低圧鋳造法は、金型を下から密閉した溶解炉につなぎ、炉内の溶けた金属に低い圧力をかけて、静かに金型へ押し上げる方法です。
重力に逆らって下からゆっくりと金属を充填するため、ガスや不純物を巻き込みにくく、高品質な鋳物が得られます。
自動車のアルミホイールなど、高い信頼性が求められる部品の製造に利用されます。
一方、高圧鋳造法は、プランジャー（押し出す棒）を使って高い圧力で溶融金属を金型に射出する方法で、ダイカスト法もこの一種に含まれます。
薄肉製品の製造に適していますが、設備が大掛かりになる傾向があります。
ダイカスト法
ダイカスト法は、金型鋳造の一種であり、溶かしたアルミニウム合金や亜鉛合金などを非常に高い圧力で金型に高速で射出するのが最大の特徴です。
この方法により、薄肉で複雑な形状の製品でも、高い寸法精度で、かつ短時間に大量生産することが可能になります。
鋳肌が滑らかで美しく、後加工をほとんど必要としない「ネットシェイプ」に近い製品が得られます。
ダイカスト法はノートパソコンのボディやスマートフォンの部品、自動車のトランスミッションケースなど、私たちの身近な製品に広く採用されています。
ただし、金型の製作コストが高いため、小ロット生産には不向きです。
ロストワックス精密鋳造法（インベストメント鋳造）
ロストワックス精密鋳造法は、蝋（ワックス）で作った模型を利用する特殊な鋳造法です。
まずワックスで製品の原型を作り、その周りをセラミックなどの耐火材でコーティングして固めます。
次に、加熱して中のワックスを溶かし出す（ロストさせる）と、製品形状が転写された鋳型が完成します。
この鋳型に溶かした金属を流し込み、固まった後に周りのセラミックを破壊して製品を取り出します。
寸法精度が非常に高く、複雑で微細な形状も忠実に再現できるため、ゴルフクラブのヘッドやタービンブレード、医療用の人工関節といった高付加価値製品の製造に用いられます。
遠心鋳造法
遠心鋳造法は、鋳型を高速で回転させ、その遠心力を利用して溶かした金属を鋳型の内壁に押し付けて成形する方法です。
この力によって、金属内部のガスや不純物が中心部に集められやすくなるため、不純物の少ない緻密で健全な鋳物を製造できます。
特に、水道管やエンジン部品のシリンダライナといった、中空の円筒形製品の製造に適しています。
鋳型を回転させる方向によって、横型と立型の2種類に分類され、製品の長さや直径に応じて使い分けられます。
連続鋳造法
連続鋳造法は、溶かした金属を鋳型に連続的に注ぎ込み、鋳型を通過しながら冷却・凝固させ、長い一本の鋳塊（ビレットやスラブ）を連続的に製造する方法です。
製造された鋳塊は、引き抜きながら所定の長さに切断されます。
一度に大量の素材を途切れることなく生産できるため、生産性が非常に高いのが特徴です。
この方法で作られた鋳塊は、その後の圧延工程などを経て、鉄骨やレール、鋼板といったさまざまな鋼材製品の元となります。
現代の製鉄所における中心的な製造プロセスであり、鉄鋼業の大量生産体制を支える重要な技術です。
消失模型鋳造法
消失模型鋳造法は、フルモールド法とも呼ばれ、発泡スチロールで作った模型を鋳型の中に埋め込んだまま鋳造を行うユニークな方法です。
発泡スチロールの模型を砂で固めた後、溶かした高温の金属を注ぎ込みます。
すると、金属の熱で発泡スチロールは瞬時に気化・消失し、その空間が金属に置き換わることで製品が成形されます。
模型を鋳型から取り出す「抜型」という工程が不要なため、逆勾配（アンダーカット）のあるような複雑な形状でも一体で製造可能です。
また、中子（内部の空洞を作るための部品）が不要になるケースも多く、コスト削減や納期短縮につながります。
試作品やプレス金型素材の製造などに活用されています。
鋳造の作業のやり方5ステップ
鋳造のプロセスは、製品の種類や規模によって細部は異なりますが、基本的には5つの主要な工程に分けられます。
これらの工程が連携することで、溶けた金属から精密な製品が生み出されます。
ここでは、その基本的な流れをステップごとに解説します。
- 造型工程
- 溶解工程
- 鋳込工程
- 後処理工程
- 仕上げ工程
1.造型工程
最初のステップは、溶かした金属を流し込むための「鋳型」を作る造型工程です。
この鋳型の出来栄えが、最終製品の品質を大きく左右するため、非常に重要な工程です。
まず、作りたい製品の形をした「模型（もけい）」を用意します。
この模型を使い、砂や金属などで鋳型を製作するのが基本的な流れです。
製品に中空部分が必要な場合は、「中子（なかご）」と呼ばれる別の砂型を鋳型内部に設置するのが一般的です。
鋳型の設計精度が製品の寸法精度に直結するため、金属が冷えて固まる際の収縮率なども考慮して、慎重に設計・製作されます。
2.溶解工程
次に、製品の材料となる金属を高温で溶かし、液体状にする溶解工程に移ります。
キュポラや高周波誘導炉といった溶解炉を使い、鉄やアルミニウムなどの地金（じがね）やスクラップを融点以上の温度まで加熱するのが基本的な手順です。
この段階では、不純物を取り除いたり、製品に求められる特性に応じて他の元素を添加したりする調整が行われます。
例えば、炭素量を調整して鉄の硬さを変えたり、シリコンを加えてアルミニウムの流動性を高めたりすることが可能です。
溶けた金属は「溶湯（ようとう）」と呼ばれ、次の鋳込工程に最適な温度で管理されます。
3.鋳込工程

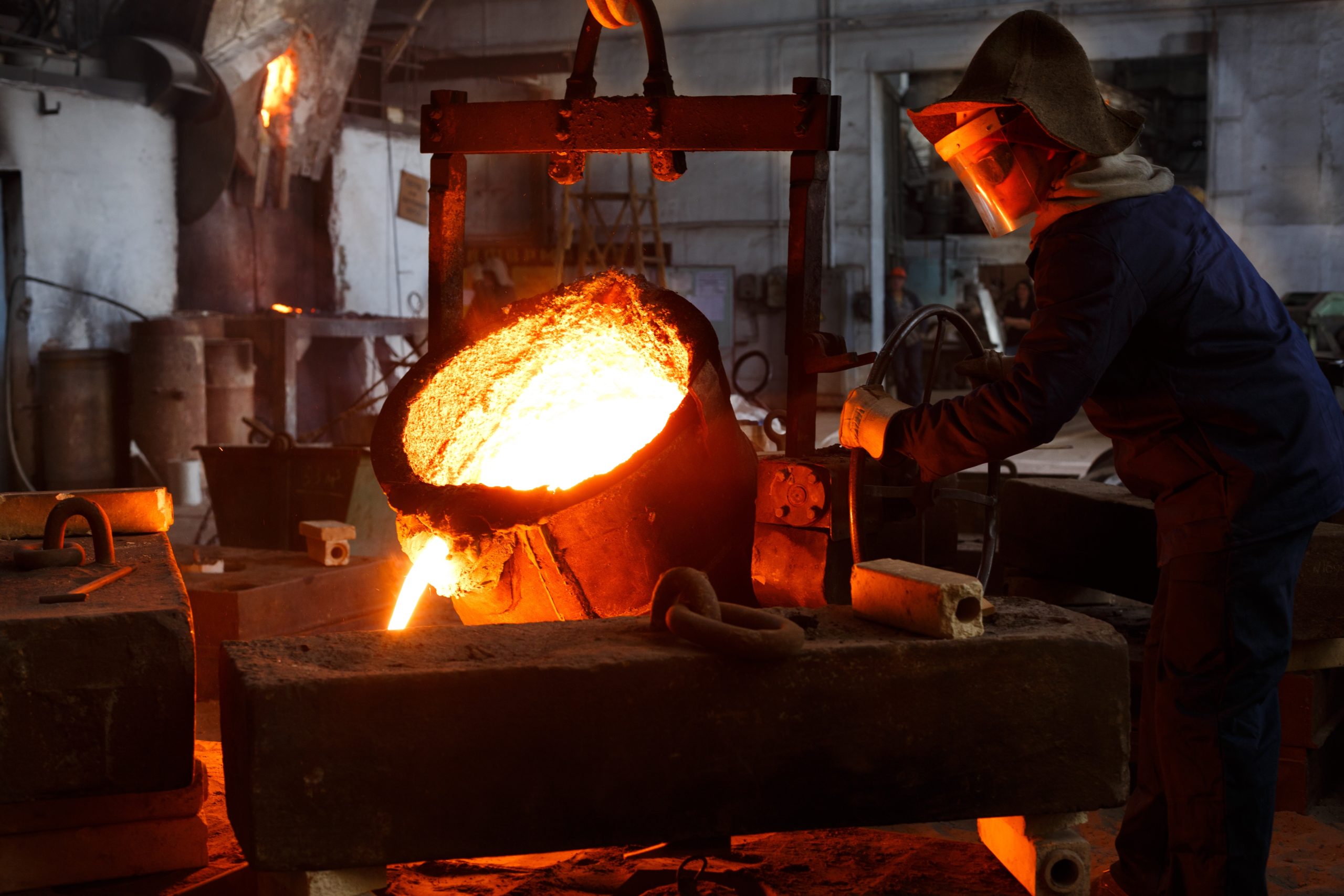

鋳込（いこみ）工程は「注湯（ちゅうとう）」とも呼ばれ、溶解工程で準備した溶湯を、造型工程で作った鋳型に流し込む作業です。
この工程では、溶湯の温度を適切に保ちながら、一定の速度でスムーズに流し込むことが重要です。
温度が低すぎると、溶湯が型の隅々まで行き渡る前に固まってしまい、「湯回り不良」という欠陥の原因になります。
逆に、流し込む勢いが強すぎると、鋳型を壊したり、空気を巻き込んでしまったりする可能性があります。
高品質な鋳物を作るためには、熟練の技術と経験が求められる繊細な工程です。
4.後処理工程
溶湯が鋳型の中で完全に冷え固まったら、鋳型を壊したり開いたりして中の製品（鋳物）を取り出します。この作業を「解枠（ばらし）」や「型ばらし」と呼びます。
取り出された直後の鋳物には、鋳型の砂が付着していたり、溶湯の通り道だった部分（湯口）や不要な突起（バリ）が残っていたりするのが一般的です。
このため、ショットブラストと呼ばれる機械で無数の小さな鉄球を吹き付け、表面の砂を除去します。
その後、湯口やバリをハンマーで叩き割ったり切断したりして、大まかに取り除く作業へと進みます。
5.仕上げ工程
最後の仕上げ工程では、後処理工程で取りきれなかった細かなバリを工具で削り取ったり、表面を滑らかに研磨したりします。
この工程によって、鋳物の外観や寸法が最終的に決定されます。
製品によっては、さらに切削加工（機械加工）で穴を開けたり、平面を精密に削り出したりすることもあります。
また、錆を防ぐための塗装や、強度を高めるための熱処理など、用途に応じた追加の処理が施されることも少なくありません。
これらの仕上げを経て、ようやく鋳造品は完成し、厳しい品質検査をクリアしたものが製品として出荷されます。
鋳造のメリット
鋳造は、数千年前から続く伝統的な技術でありながら優れたメリットを持ち、現代の製造業においても欠かせない存在です。
以降では、鋳造が選ばれる主な理由を3つのポイントに絞って解説します。
- 大量生産・コスト削減ができる
- 形状・大きさ・材料の自由度が高い
- リサイクル性が高い
大量生産・コスト削減ができる
鋳造の大きなメリットの一つは、生産性の高さにあります。
特に金型を用いる鋳造法では、一度精密な型を作ってしまえば、同じ形状の製品を効率的に繰り返し生産することが可能です。
溶かした金属を流し込み、冷やして取り出すというサイクルを自動化することで、人的コストを抑えながら大量生産に対応できます。
これにより、製品一つあたりの単価を下げられます。
また、切削加工のように材料を削り捨てる部分が少ないため、材料の歩留まりが良く、無駄を減らせるのも利点です。
形状・大きさ・材料の自由度が高い
鋳造は、溶かした液体を型に流し込むという原理のため、非常に複雑な形状や内部に空洞を持つ製品も一体で成形できるのが最大の強みです。
切削加工では難しい三次元的な曲面や、薄肉の製品も得意とします。
また、作れる製品のサイズも幅広く、数グラムの精密部品から、大仏や船舶のプロペラのような数十トンにも及ぶ巨大なものまで製造可能です。
さらに、鋳鉄、アルミニウム合金、銅合金、チタン合金など、さまざまな特性を持つ金属材料の中から、製品の用途に合わせて最適なものを選べる点も、設計の自由度を高める大きなメリットです。
リサイクル性が高い
環境への配慮が重要視される現代において、リサイクル性の高さは鋳造の隠れたメリットです。
鋳造工程で発生した湯口やバリといった余分な金属部分や、不良品、さらには市場で使用済みとなった鋳物製品は、再び溶解炉で溶かすことで、新たな鋳物の材料として再利用できます。
このリサイクルプロセスにより、天然資源の消費を抑制し、廃棄物を削減できます。
金属材料を無駄なく循環利用できる鋳造は、サステナブルな社会の実現に貢献する、環境にやさしい製造方法なのです。
鋳造のデメリット
鋳造は多くのメリットを持つ一方で、その物理的な特性から生じる特有のデメリットや課題も存在します。
これらのデメリットは、鋳造欠陥として製品の品質に直接影響を与えるため、製造現場では細心の注意が必要です。
以降では、代表的な鋳造のデメリットについて解説します。
- 寸法不良
- ひけ巣
- ブローホール(未充填・巣)
- 割れ・ひずみ
- 介在物・湯回り不良・鋳肌不良
寸法不良
鋳造では、設計通りの寸法に仕上がらない「寸法不良」が発生することがあります。
主な原因は、溶けた金属が冷えて固まる際の「凝固収縮」です。
金属は液体から固体になるときに体積が縮むため、その収縮率をあらかじめ見込んで鋳型を少し大きめに作っておく必要があります。
この収縮率の予測が不正確だったり、鋳型の精度そのものが低かったりすると、完成した製品の寸法がずれてしまいます。
また、冷却の仕方によって製品が変形し、寸法不良につながることもあるため、精密な管理が重要です。
ひけ巣
「ひけ巣」は、鋳造で最も発生しやすい代表的な欠陥の一つです。
これは、金属が凝固する際の体積収縮によって、製品の表面にへこみが生じたり、内部に空洞ができてしまったりする現象です。
特に、製品の中で肉厚な部分は、外側から先に固まり、最後に固まる中心部の金属が不足することでひけ巣が発生しやすくなります。
内部にひけ巣ができると、見た目では分からなくても製品の強度が大幅に低下し、破壊の原因となりかねません。
これを防ぐため、溶湯を補給する「押湯（おしゆ）」を設けるなどの対策が取られます。
ブローホール(未充填・巣)
ブローホールは、製品の内部や表面にできる球状の空洞で、「鋳巣（いす）」や「ガス欠陥」とも呼ばれます。
これは、溶けた金属に含まれていたガスや、鋳型に溶湯を流し込む際に巻き込まれた空気が、金属が固まるまでに抜けきらずに残ってしまうことで発生します。
ブローホールもひけ巣と同様に、製品の強度を低下させる重大な欠陥です。
また、鋳型に含まれる水分が高温の溶湯に触れて水蒸気となり、それが原因で発生することもあります。
発生させないためには、溶湯のガスを事前に除去したり、鋳型にガスが抜けやすい工夫を施したりすることが重要になります。
割れ・ひずみ
鋳造品は、冷却・凝固の過程で「割れ」や「ひずみ（変形）」が発生することがあります。
これは、製品の形状によって薄い部分と厚い部分の冷える速度が異なるために生じる「熱応力」が原因です。
薄い部分はすぐに冷えて収縮しますが、厚い部分はゆっくりと冷えるため、その収縮のタイミングのずれが内部に応力を生み出します。
この応力が金属の強度を超えると、亀裂が入ったり、製品全体が反り返ったりするのです。
設計段階で肉厚を均一に近づける、冷却速度をコントロールするなどの対策が有効です。
介在物・湯回り不良・鋳肌不良
上記以外にも、さまざまな鋳造欠陥が存在します。
「介在物」は、溶湯の中に砂や酸化物などの不純物が混入し、そのまま製品内に取り込まれてしまう欠陥です。
「湯回り不良」は、溶湯の温度が低い場合や粘性が高い場合に、鋳型の隅々まで金属が行き渡らずに形状が不完全になる現象です。
「鋳肌不良」は、製品の表面がざらついたり、模様ができたりするもので、鋳型の状態や溶湯の流れ方が原因となります。
これらの欠陥は、一つ一つ原因を究明し、材料管理や鋳型設計、作業手順を見直すことで防ぐ必要があります。
鋳造が自社製品に適しているかの判断ポイント
製品開発において、鋳造、鍛造、切削加工など、数ある製造方法の中から最適なものを選ぶことは、品質、コスト、納期を左右する重要な決断です。
自社の製品に鋳造が本当に適しているのか、どのような基準で判断すれば良いのでしょうか。
ここでは、その判断の助けとなる2つの主要なポイントを解説します。
- 製品の形状・サイズ・必要強度から見る
- 生産数量・コストから見る
製品の形状・サイズ・必要強度から見る
まず考慮すべきは、製品そのものの仕様です。
鋳造は、液体を型に流し込むため、内部に空洞がある、あるいは三次元的に複雑な形状を持つ製品の製造を得意とします。
切削加工では難しい形状でも、鋳造なら一体で成形できます。
また、数グラムの小物から数十トンの大物まで、幅広いサイズに対応できるのも鋳造の強みです。
一方、強度に関しては注意が必要です。
航空機の重要部品のように、極めて高い強度や靭性が求められる場合は、金属組織が緻密になる鍛造の方が適していることがあります。
自社製品に求められる形状の複雑さと強度のバランスを考えることが、最初の判断基準となります。
生産数量・コストから見る
次に、ビジネス的な観点である生産数量とコストを検討しましょう。
鋳造、特に金型を用いる方法は、初期投資として型の製作費用がかかる点に注意が必要です。
しかし、一度型が完成すれば、同じ製品を短時間で安価に大量生産できるため、生産数量が多ければ多いほど、製品一つあたりのコストは下がります。
したがって、数千、数万個単位の量産品であれば、鋳造はコスト面で大きなメリットを発揮します。
逆に、一点ものの試作品や数十個程度の小ロット生産の場合、型のコストが割高になるため、型が不要な切削加工や、簡易的な型で済む砂型鋳造などが選択肢です。
鋳造の依頼先・加工会社を選ぶポイント
適切な鋳造方法を判断できたら、次は信頼できるパートナーとなる加工会社を選ぶ段階です。
会社の技術力によって品質が大きく左右されるため、よい製品を作るためには、自社の要望に的確に応えてくれる会社を見極めることが不可欠です。
以降では、依頼先を選定する際に確認すべき2つの重要なポイントを紹介します。
- 対応可能な鋳造方法・材質で選ぶ
- 品質管理体制・実績で選ぶ
対応可能な鋳造方法・材質で選ぶ
まず最初に確認すべきは、その会社が自社の作りたい製品に対応できる技術を持っているかという点です。
鋳造には砂型、金型、ロストワックスなどさまざまな方法があり、会社によって得意な工法は異なります。
例えば、複雑な形状で高精度な部品を作りたいなら精密鋳造法に対応できる会社、大量生産でコストを抑えたいならダイカストを得意とする会社、といったように目的から絞り込みます。
また、扱える材質も重要です。
軽量化のためにアルミニウム合金を使いたい、耐食性が必要なのでステンレス鋳鋼を使いたい、といった要望に応えられるかを確認しましょう。
会社のウェブサイトや資料で、設備や加工事例をチェックするのがおすすめです。
品質管理体制・実績で選ぶ
鋳造には「ひけ巣」や「ブローホール」といった特有の欠陥が発生しやすいため、それをいかに防ぎ、管理しているかが会社の技術力を示すバロメーターになります。
どのような検査機器（X線検査装置、成分分析器など）を保有し、どのような品質保証体制を構築しているかを必ず確認しましょう。
ISO9001などの品質マネジメントシステム認証を取得しているかも一つの目安になります。
また、過去にどのような業界の、どのような製品を手がけてきたかという実績も重要な判断材料です。
自社が属する業界での実績が豊富であれば、業界特有の要求事項や規格にも精通している可能性が高く、安心して依頼できるでしょう。
複雑で高精度な金属部品を大量生産するなら鋳造よりもMIM
鋳造は優れた大量生産技術ですが、より複雑で、より高精度な小型金属部品を求める場合、「MIM（ミム）」という選択肢が有効になることがあります。
以降では、鋳造とは異なるアプローチで、新たな価値を生み出すこの技術について解説します。
- MIM（金属粉末射出成形）とは？
- MIMへの切り替えで解決できること
MIM（金属粉末射出成形）とは？
MIMは、非常に細かい金属の粉末と、樹脂やワックスを混ぜ合わせたものを材料として使います。
この材料を、プラスチック製品を作る射出成形機とほぼ同じ仕組みで金型に射出し、複雑な形状の「成形体」を作ります。
その後、この成形体を加熱して樹脂やワックスだけを取り除く「脱脂」工程を経て、最後に高温で焼き固める「焼結」工程によって、金属の粒子同士を結合させます。
これにより、密度が高く強度に優れた金属部品が完成します。
プラスチック成形の自由度と、金属の持つ強度や質感を両立させた、先進的な製造技術です。
MIMへの切り替えで解決できること
MIMは、鋳造や切削加工では製造が難しい、あるいはコストが高くなりやすい部品の製造を得意とする加工法です。
例えば、三次元的な複雑形状・薄肉構造・微細な穴や溝を持つ小型部品の大量生産に、特に威力を発揮します。
MIMに切り替えることで、複数の部品を溶接・組立していたものを一体化でき、部品点数の削減と信頼性の向上が期待できます。
また、表面が滑らかに仕上がるため、切削加工のような後加工を大幅に削減できるのも大きなメリットです。
医療機器の精密部品やスマートフォンのカメラ部品など、小型化・高機能化が進む製品分野でMIMの採用が広がっています。
鋳造からのコストダウン・精度向上なら九州精密機器
鋳造からのコストダウンや精度向上を検討している場合、MIM（金属粉末射出成形）への工法転換を専門とする企業への相談がおすすめです。
私たち九州精密機器は、三井金属グループのMIM専業メーカーです。
横穴・アンダーカットといった複雑な三次元形状にも対応しており、金型を内製化することで低コスト・短納期での製造を実現しています。
鋳造では対応が難しい高強度・高精度の小型部品や、複数部品の一体化によるコスト削減など、MIM化のメリットを最大限に引き出す提案が可能です。
MIM化の可否検討・VA/VE提案・試作から量産まで、検討段階からでも対応しているので、まずはお気軽にご相談ください。
＼MIM化の検討段階でもご相談ください／
まとめ：鋳造の特徴を理解して自社部品への採用を検討しよう
鋳造は、溶かした金属を型に流し込むというシンプルな原理でありながら、その方法や材質の組み合わせによって、多種多様な製品を生み出す奥深い技術です。
形状の自由度が高く、大量生産に適しているという強力なメリットがある一方で、鋳造欠陥という特有の課題も存在します。
自社製品に鋳造を採用するかどうかを判断する際は、求められる形状、強度、コスト、生産数量などを総合的に検討することが重要です。
本記事で得た知識をもとに、最適な製造方法を選択し、より良い製品開発へとつなげてください。
ローコストで精密加工部品を調達したい
高品質な精密加工部品の設計・加工で悩んでいる
切削加工品からMIMへの工法置き換えを検討している
自動車・医療機器・通信機器・OA機器・電動工具など、幅広い分野でMIM部品が採用されています。あなたの部品も、コストダウンの余地があるかもしれません。
- MIM・精密部品の加工に関するコストダウン技術を無料でアドバイス
- 専門の技術者が図面段階からサポート
- MIM化の可否検討から試作・量産まで対応
＼ MIM化の検討段階でもご相談ください ／
VA/VE・コストダウンを相談する
