冷間鍛造とは？メリット・デメリットと成形方法を現場のプロが詳しく解説

冷間鍛造は、金属を常温のまま金型で成形する加工技術です。

高い寸法精度と美しい仕上がりが特徴で、自動車部品をはじめ、私たちの身の回りの多くの製品に使われています。

この記事では、冷間鍛造の基本的な仕組みから、熱間鍛造などの他の加工方法との違い、メリット・デメリットまで、現場のプロが分かりやすく解説します。

工程や適した材質、製品例も具体的に紹介するので、自社製品に最適な加工方法を選ぶための知識が身につきます。

これから金属加工を検討する方は、ぜひ参考にしてください。

冷間鍛造とは？

冷間鍛造とは、金属材料を加熱せず、常温（再結晶温度以下）の状態で、金型を使って強い圧力をかけ、目的の形状に成形する塑性加工の一種です。

粘土を型に押し込んで形を作るイメージに近いかもしれません。

この加工法では、材料を削り取るのではなく、押し固めて変形させるため、材料の無駄がほとんど出ないのが大きな利点です。

加工時には金属の内部組織が緻密になり、「加工硬化」という現象が起こることで、もとの材料よりも硬く、丈夫な製品に仕上がります。

また、加工前に潤滑処理を施すことで、金型との摩擦を減らし、スムーズな成形と金型の長寿命化を実現します。

高い精度と強度を両立できるため、特に小型で大量生産される精密部品の製造に適した技術です。

冷間鍛造と熱間鍛造・温間鍛造との違い

金属を鍛えて作る「鍛造」には、加工する温度によっていくつかの種類があります。

冷間鍛造は、常温で加工するため、熱による変形がなく寸法精度が非常に高いのが最大の特徴です。表面に酸化膜（スケール）も発生しないため、滑らかで美しい仕上がりになります。

一方、熱間鍛造は、金属を1100℃以上の高温に加熱して柔らかくしてから加工します。

これにより、複雑な形状や大きな製品も比較的容易に成形できますが、冷える際に収縮が起こるため寸法精度は低くなります。

温間鍛造は、両者の中間である600℃～900℃程度で加工する方法です。

冷間鍛造では難しい複雑な形状を、熱間鍛造よりも高い精度で成形できるという、両方の利点を兼ね備えています。

冷間鍛造とプレス加工・冷間圧造との違い

冷間鍛造とよく似た言葉に「プレス加工」や「冷間圧造」があります。

これらは同じ塑性加工に分類されますが、加工の対象や方法に明確な違いがあります。

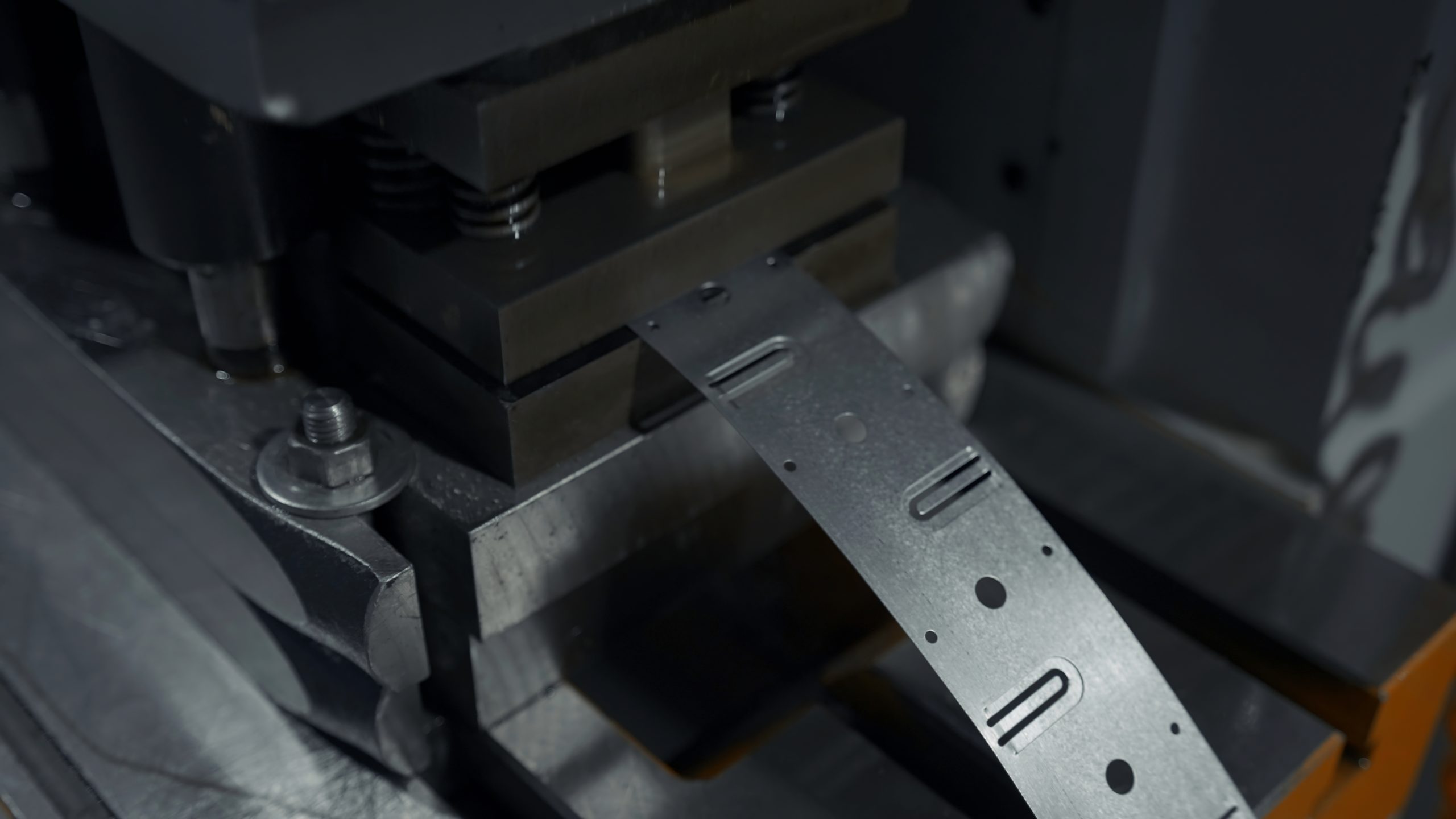

プレス加工は、主に薄い金属の板（板金）を材料とし、金型で打ち抜いたり、曲げたり、絞ったりする加工方法です。自動車のボディや家電製品の筐体など、板状の製品を作るのに適しています。

一方、冷間鍛造は塊状の金属（ビレット）を材料とし、立体的な形状を作り出すのが得意です。

次に、冷間圧造は冷間鍛造の一種とされ、特に線材（ワイヤー）を連続的に加工して、ねじやボルトの頭部のような凸形状を成形する技術を指します。

「ヘッダー加工」とも呼ばれ、高速での大量生産に特化している点が特徴です。材料の形状と最終製品の形状によって、これらの工法は使い分けられています。

冷間鍛造の工程

冷間鍛造で一つの部品が完成するまでには、大きく分けて5つのステップで進められます。

1. 材料切断
2. 潤滑処理
3. 鍛造加工
4. 熱処理
5. 仕上げ加工

まず、長い棒状や線状の金属材料を、製品一つ分に必要な長さに正確に切断し、加工の元となる「ビレット」や「スラグ」を作ります。

続いて、切断した材料の表面に、リン酸塩皮膜などの潤滑剤を化学的にコーティングします。これは「ボンデ処理」とも呼ばれ、金型と材料の焼き付きを防ぎ、摩耗を軽減するために欠かせません。

そして、潤滑処理を施した材料を、強力なプレス機にセットされた金型で加圧し、目的の形状に成形します。

必要に応じて、加工によって硬くなった材料を軟化させたり（焼なまし）、内部の歪みを取り除いたりするための熱処理を行います。

切削や研磨などの追加工を行い、最終的な寸法精度を高めたり、表面処理（メッキなど）を施したりして製品を完成させます。

冷間鍛造のメリット

冷間鍛造は、他の加工方法にはない多くの優れた点を持っています。

高い精度や強度、生産効率など、製品の品質とコストに直結するメリットが、この技術が広く採用されている理由です。

以降では、その代表的な3つのメリットを詳しく解説します。

1. 高い寸法精度・表面品質が得られる
2. 強度・耐久性が向上する
3. 材料利用効率が良く、大量生産に適する

高い寸法精度・表面品質が得られる

冷間鍛造の最大のメリットは、寸法精度が非常に高いことです。常温で加工するため、熱間鍛造のように熱による材料の膨張や冷却による収縮がほとんどありません。

そのため、設計図通りの寸法に近い、精密な部品を安定して作ることが可能です。

また、高温加熱で発生する酸化膜（スケール）が表面にできないため、滑らかで光沢のある美しい仕上がりになります。

この高い精度と表面品質により、後工程である切削や研磨といった仕上げ加工を大幅に削減、あるいは省略できる場合があります。

これは「ニアネットシェイプ（最終形状に近い形）」と呼ばれ、加工時間とコストの削減につながります。

強度・耐久性が向上する

冷間鍛造では、金属材料に強い圧力をかけることで、内部の結晶組織が緻密になります。

この「加工硬化」と呼ばれる現象により、材料が元々持っていた以上の硬度と引張強度を持つようになります。

つまり、成形されると同時に製品が強化されるのです。

さらに、切削加工とは異なり、金属の組織の流れ（ファイバーフローまたはメタルフロー）が断ち切られません。

ファイバーフローが製品の輪郭に沿って連続するため、応力が集中しやすい部分の靭性（ねばり強さ）が高まり、衝撃や繰り返し荷重に対する耐久性（疲労強度）が向上します。

この特性により、自動車のエンジン部品や足回り部品など、高い信頼性が求められる重要保安部品に冷間鍛造が多用されています。

材料利用効率が良く、大量生産に適する

冷間鍛造は、材料を削らずに塑性変形させて成形するため、材料の歩留まりがよいというメリットがあります。

切削加工では材料の大部分が切り屑（スクラップ）になってしまいますが、冷間鍛造ではほとんど無駄が出ません。

これにより、材料コストを大幅に削減でき、環境負荷の低減にもつながります。

また、加工サイクルが速く、自動化された専用機（フォーマーやヘッダー）を用いることで、短時間で大量の部品を生産することが可能です。

一つの機械で複数の工程を連続して行える多段フォーマーなどもあり、生産性は飛躍的に向上します。

初期の金型コストはかかりますが、生産量が多くなればなるほど、製品一つあたりのコストを下げられるため、大量生産に適した工法といえます。

冷間鍛造のデメリット

多くのメリットを持つ冷間鍛造ですが、万能というわけではありません。

加工できる形状や製品サイズには制約があり、初期投資の面でも課題があります。

以降では、冷間鍛造が抱える主なデメリットを以下2つの側面から解説し、工法を選定する際の注意点を明らかにします。

1. 複雑形状・大型製品への対応が難しい
2. 金型コスト・摩耗の課題がある

複雑形状・大型製品への対応が難しい

冷間鍛造は、常温で硬い金属を無理やり変形させるため、加工できる形状の自由度には限界があります。

例えば、横方向の穴や、内側がえぐれているようなアンダーカット構造、極端に薄い部分を持つ複雑な形状の成形は困難です。

材料が金型の中でスムーズに流れにくく、成形不良や金型破損の原因となるためです。

また、加工には非常に大きな圧力が必要となります。製品が大きくなればなるほど、必要な圧力は増大し、それに対応するためのプレス機も巨大化します。

そのため、大型製品の加工は設備コストの観点から現実的ではなく、手のひらサイズ程度までの比較的小さな部品が主な対象となります。

金型コスト・摩耗の課題がある

冷間鍛造の金型は、加工時にかかる巨大な圧力に耐えなければなりません。

そのため、超硬合金などの非常に硬くて高価な材料で作られており、金型の設計・製作には高いコストがかかります。

この初期投資の高さが、少量生産の場合に製品単価を押し上げる要因となります。

さらに、高い圧力下で金属と直接触れるため、金型の摩耗は避けられません。

摩耗が進行すると製品の寸法精度が悪化するため、定期的なメンテナンスや交換が必要です。

金型の寿命は、加工する材料の硬さや形状の複雑さによって大きく左右され、このランニングコストも考慮に入れる必要があります。

したがって、冷間鍛造は、金型コストを吸収できるだけの大量生産が見込める場合に最もメリットを発揮する工法といえるでしょう。

冷間鍛造に適した材質と製品例

冷間鍛造は、どのような金属材料に適用でき、具体的にどのような製品として私たちの暮らしを支えているのでしょうか。

以降では、冷間鍛造で加工される代表的な金属材質と、それらがさまざまな産業分野でどのように活用されているかを紹介します。

1. 対応可能な金属材質（鉄系材料・ステンレス・アルミ・銅合金）
2. 業界別の代表的な製品例

対応可能な金属材質（鉄系材料・ステンレス・アルミ・銅合金）

冷間鍛造には、常温である程度の延性（引き伸ばされる性質）を持つ金属が適しています。

代表的な材質は以下の通りです。

• 鉄系材料：比較的柔らかく加工しやすい低炭素鋼から、強度部品に使われる炭素鋼、さらに高い強度を持つクロムモリブデン鋼などの合金鋼まで幅広く使用されます。
• ステンレス鋼：錆びにくく耐久性が高いですが、加工硬化しやすいため難易度の高い材料です。SUS304などのオーステナイト系が主に使用されます。
• アルミニウム合金：軽量で加工性に優れており、自動車の軽量化部品などに用いられます。
• 銅・銅合金：電気伝導性や熱伝導性に優れるため、電気・電子部品に多用されます。純銅や黄銅（真鍮）などが代表的です。

これらの材質の中から、製品に求められる強度、耐食性、重量、コストなどの要件に応じて最適なものが選ばれます。

業界別の代表的な製品例

冷間鍛造の「高精度・高強度・大量生産可能」という特徴は、多くの産業分野で活かされています。

特に品質とコストの両立が求められる分野で、その価値が発揮されます。

冷間鍛造の主な成形方法

冷間鍛造と一言でいっても、目的の形状を作り出すためにさまざまな加工方法が使い分けられています。材料をどのように動かして変形させるかによって、成形方法が異なります。

以降では、その中でも代表的な基本となる加工方法を紹介します。

1. 据え込み・前方押出し・後方押出し加工
2. ピアッシング・複合多段成形

据え込み・前方押出し・後方押出し加工

以下は、冷間鍛造における基本的な成形方法です。

据え込みは、材料を軸方向に圧縮して、直径を太く、長さを短くする加工です。身近な例では、ボルトやねじの頭部を作る際に用いられます。材料を上下から押しつぶすイメージです。

前方押出しは、：金型（ダイ）に設置した材料を、後方からパンチで押し込み、ダイの穴から前方に材料を押し出す加工です。段差のあるシャフト（軸）形状を作るのに適しています。

後方押出しは、ダイの中にある材料をパンチで押した際に、材料がパンチの進行方向とは逆へ押し出される加工です。底のあるカップのような、筒状の部品を作るのに使われます。

これらの基本的な加工を組み合わせることで、より複雑な形状が生み出されます。

ピアッシング・複合多段成形

基本的な加工法に加えて、より高度な形状を実現するための技術も存在します。

ピアッシングは、材料にパンチを押し込んで貫通または半貫通の穴を開ける加工です。ナットのような中空部品の製造工程で用いられます。

多くの場合、一つの製品を作るために、これまで紹介した複数の加工方法を連続して行う必要があります。

これを実現するのが複合多段成形です。

「多段フォーマー」や「パーツフォーマー」と呼ばれる専用の自動機の中で、材料は次の工程、また次の工程へと自動で送られ、据え込み、押出し、ピアッシングなどが連続的に行われます。

これにより、一つの機械で材料から複雑な形状の完成品までを高速で一貫生産することが可能となり、冷間鍛造の大量生産というメリットを最大限に引き出しています。

冷間鍛造を発注する際に確認すべきポイント

自社の部品製造に冷間鍛造を検討する際には、事前にいくつか確認しておくべき重要なポイントがあります。

以降で紹介する点を押さえておくことで、加工メーカーとのやり取りがスムーズになり、期待通りの品質とコストで製品を製作することにつながります。

1. 生産数量・形状で工法（冷間/温間/熱間）を見極める
2. 図面で材質・強度・公差を明確に指示する

生産数量・形状で工法（冷間/温間/熱間）を見極める

まず最初に検討すべきは、生産する数量（ロットサイズ）です。

冷間鍛造は金型費用が高いため、月産数千個から数万個といった大量生産でなければ、コストメリットを出すのが難しい場合があります。

試作品や小ロット生産の場合は、金型が不要な切削加工の方がトータルコストを抑えられる可能性が高い傾向です。

次に、製品の形状とサイズを確認します。

複雑な形状や大型の部品は、冷間鍛造では対応できないかもしれません。

その場合は、より成形自由度の高い温間鍛造や熱間鍛造、あるいは他の工法（MIM、ロストワックスなど）を検討する必要があります。

まずは、予定している生産数量と製品の図面をもとに、どの鍛造方法が最も適しているかメーカーに相談することが重要です。

図面で材質・強度・公差を明確に指示する

加工メーカーへ正確な見積もりや相談を依頼するためには、要求仕様を明確に伝える図面が不可欠です。

図面には以下の情報を漏れなく記載しましょう。

• 材質：S45CやSCM435など、具体的な材料の規格（JISなど）を明記します。
• 機械的性質：製品に求められる硬度（HRC）や引張強度（MPa）など、必要な強度を指定します。熱処理の要否もここで指示します。
• 寸法公差：各部分の寸法に対して、どの程度の誤差まで許容できるかを指定します。公差が厳しすぎるとコストが上昇するため、機能的に必要な範囲で設定することが大切です。
• 幾何公差：平面度や同軸度など、形状に関する公差も必要に応じて指定します。

これらの情報が具体的であるほど、メーカーは最適な工程を設計しやすくなり、精度の高い見積もりを提示できます。

複雑で高精度な金属部品を大量生産するなら冷間鍛造よりもMIM

冷間鍛造は優れた工法ですが、形状の複雑さには限界があります。

もし、冷間鍛造では実現できない三次元的な複雑形状の部品を、高い精度で大量生産したい場合、MIMという別の選択肢が有効かもしれません。

1. 冷間鍛造が抱える複雑形状対応の限界
2. MIMへの切り替えで解決できること

冷間鍛造が抱える複雑形状対応の限界

冷間鍛造のデメリットとして挙げたように、この工法は三次元的に入り組んだ形状の成形を苦手としています。

材料を金型の中で流動させて形作りますが、その流れには一定の法則があり、金型の隅々まで材料を行き渡らせるのが難しい場合があるからです。

例えば、部品の側面に穴を開けたり、ギアのように細かい歯形状を成形したり、内部に複雑な空洞を持つ構造を作ったりすることは、冷間鍛造単独では難しい場合があります。

これらの形状を実現するためには、鍛造後に切削加工などの追加工が必要となり、コスト増加や生産リードタイムの長期化につながってしまいます。

複雑になればなるほど、冷間鍛造のメリットであるコスト競争力や生産性が失われていくという課題があります。

MIMへの切り替えで解決できること

MIM（金属粉末射出成形法）は、前述した冷間鍛造の限界を克服できる可能性をのある技術です。

MIMは、非常に細かい金属の粉末と樹脂（バインダー）を混ぜ合わせたものを、プラスチックのように金型へ射出して成形します。

その後、脱脂・焼結という工程を経て、緻密な金属部品を完成させます。この方法の最大の利点は、射出成形ならではの高い形状自由度です。

冷間鍛造では不可能だった横穴や薄肉のフィン、ネジ形状など、三次元の複雑な形状を一体で成形できます。

また、高い寸法精度が得られるため、追加工を最小限に抑えることも可能です。

冷間鍛造で実現できない複雑形状の部品を大量生産したい場合、MIMへの工法転換が、品質向上とトータルコストダウンの両方を実現する鍵となるでしょう。

冷間鍛造の代替・補完としてのMIMなら九州精密機器

冷間鍛造は高精度・高強度な部品を大量生産できる優れた工法ですが、横穴や薄肉のフィン、複雑な三次元形状の成形には限界があります。

九州精密機器では、こうした冷間鍛造では対応が難しい領域を、MIM（金属粉末射出成形）によってカバーしています。

MIMに強いメーカーとして、射出成形ならではの高い形状自由度により、冷間鍛造では不可能だった横穴や薄肉形状、ネジ形状などを一体で成形できる技術力があります。ステンレス鋼をはじめとした難加工材の加工実績も豊富です。

さらに、高い寸法精度で製造できるため、追加工を最小限に抑えられる点も強みです。

冷間鍛造からの工法転換をご検討の際は、ぜひ一度、九州精密機器にご相談ください。

＼MIM化の検討段階でもご相談ください／

VA/VE・コストダウンを相談する

まとめ：冷間鍛造の特徴を理解して自社部品への加工方法選定に活かそう

冷間鍛造は、常温で加工することにより、高精度・高強度な部品を、材料の無駄なく大量に生産できる優れた技術です。

その反面、複雑な形状や大型部品には不向きで、初期の金型コストがかかるという側面も持ち合わせています。

特に、横穴や薄肉形状など冷間鍛造単独では実現できない複雑形状の部品を求める場合には、MIM（金属粉末射出成形）という選択肢も有力な候補になります。

自社の製品開発において最適な加工方法を選ぶためには、こうした特徴を正しく理解し、生産数量や求められる品質、形状、コストといったさまざまな要因を総合的に比較検討することが大切です。

この記事で得た知識を参考に、ぜひ適切な工法選定に役立ててください。
